一、產品概述：

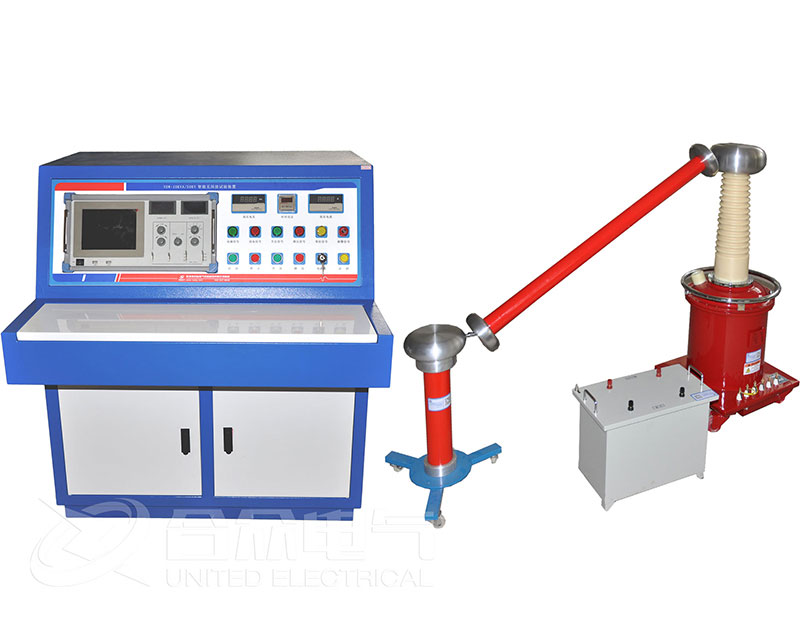

無局放耐壓試驗裝置 YDW-10KVA/50KV，適用于供配電系統，電力變壓器制造廠、工礦企業、科研部門等，對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗，是高壓試驗中不可少的重要設備。巧妙的將無局放試驗裝置(變壓器控制部分)和局部放電檢測儀結為一體，外觀亮麗輕巧，使測試過程更加方便簡單。
二、產品特點：
無局放耐壓試驗裝置，是近年來新研制生產的又一新穎無局放耐壓試驗裝置。廣泛適用于變壓器、互感器、高壓開關、氧化鋅避雷器、電力電纜等各種高電壓電工產品的局部放電的測量，產品的型式試驗，絕緣的運行監督等。智能無局放試驗裝置檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元(檢測阻抗)配備齊全，頻帶組合多(九種)。儀器經適當定標后能直讀放電脈沖的放電量。指針式表頭和數字式表頭同時顯示，指針式表頭能按需要方便地選擇對數刻度或線性刻度指示。
三、使用注意事項：
為了您和設備的安全，請操作人員仔細閱讀以下內容:
1、試驗時機殼必須可靠接地。
2、試驗時不允許不相干的物品堆放在設備面板上和周圍。
3、開機前請檢查電源電壓:交流220V±10% 50Hz。
4、更換保險管和配件時，請使用與本儀器相同的型號。
5、本儀器注意防潮、防油污。
6、試驗時請確認被測設備已斷電，并與其它帶電設備斷開。
7、開機前請檢查輸出旋鈕是否在零位。
1、控制臺
(1)電源輸入：AC220V/380V ±10%
(2)容 量：10KVA--500kVA
(3)輸入電流：45--1350A
(4)輸出電壓：0—250--630V
(5)輸出電流：0-40-850A
(6)電壓測量精度：0.5%
(7)電流測量精度：0.5%
2、局放儀
(1)可測試品的電容量范圍6PF—250μF
(2)檢測靈敏度(表一)
(3)放大器頻帶：
①低端：10KHZ、20KHZ、40KHZ任選
②高端：80KHZ、200KHZ、300KHZ任選
(4)放大器增益調節：粗調六檔，檔間增益20±1db;細調范圍≥20db
(5)時間窗
①窗寬：可調范圍15゜～150゜
②窗位置：每窗可旋轉0゜～170゜
③兩個時間窗可分別開或同時開
(6)放電量表：
①指針式表頭：對數刻度1-10-100誤差<±5%(以滿刻度計)
線性刻度0-100 誤差<±5%(以滿刻度計)
②數字表頭：以31/2LED數字顯示 誤差<±5%(以滿刻度計)
(7)橢圓時基：
①頻率50HZ、100HZ、150HZ、200HZ、400HZ
②橢圓旋轉：以30゜為一檔，可作120゜旋轉。
③顯示方式：橢圓——直線
(8)試驗電壓表：
①量程：0-100KV(可擴展)
②顯示：31/2數字電壓表指示
③精度：優于±5%(以滿刻度計)
(9)內、外零標功能
3、無局放工頻試驗變壓器
(1)額定容量：10--500KVA
(2)原邊額定電壓：200-600V 原邊額定電流：50-850A
(3)副邊輸出電壓：100-500KV 副邊額定電流：100-1000mA
(4)空載電流：5%
(5)波形畸變率：≤3%
(6)測量繞組電壓：100-500V 測量電壓比：1:1000
(7)過壓能力：在110%UH時間60S下過電壓不造成試驗變壓器絕緣損壞，此時波形畸變率≤5%
(8)絕緣水平：低壓端工頻耐5KV/min
(9)介質損耗：≤0.5%
(10)局部放電量：100%UH下小于5PC，80%UH下小于3PC
4、耦合電容器
(1)額定電壓：100-500KV
(2)電容量：500-1000PF
(3)分壓比：1000:1
(4)介質損耗：<0.2%
(5)測量精度：≤±1%
5、隔離濾波變壓器
(1)輸入電壓：200-600V±10%
(2)輸出電壓：200-600V±10%
(3)額定容量：10-500KVA
(4)空載損耗：≤5%
(5)阻抗電壓：≤5%
(6)阻尼電阻功率：20-10000W
(7)衰減特性：10KHZ-100KHZ>20DB,100KHZ-30MHZ>60DB
我們將嚴格按照《質量及售后服務承諾書》執行相關產品服務，切我們一如既往地深信優質、系統、全面、快捷的服務是企業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的質量管理、先進的技術創建國內一流的服務企業為目標，制定了"規范管理制度，嚴格過程控制，保證產品質量，服務顧客滿意"的質量方針，多年來堅持"用戶第一"的原則，構建良好的銷售、售后服務體系，為客戶提供更優質的售前、售中及售后服務!
我們的售后服務承諾是：“3個月內包退，1年內包換、3年免費維修，終身維護”。在未來的日子里，我們將一如既往的堅持三類星級服務！
注：產品詳細信息以實物為準，請購買前與銷售人員進行確認，具體型號參數請參考說明書。
本服務承諾最終解釋權歸武漢市合眾電氣設備制造有限公司所有。
如有任何疑問，歡迎致電：400-027-8848。
