智能互感器測試儀5%、10%誤差曲線

  智能互感器測試儀只有保護級的互感器（包括暫態保護級）才有5%、10%的誤差曲線與誤差數據；在CT設置中選定為P/PR/PX/TPx的互感器，在智能互感器測試儀試驗結果圖2.4界面中，選擇誤差結果將顯示5%誤差曲線，如圖2.15：

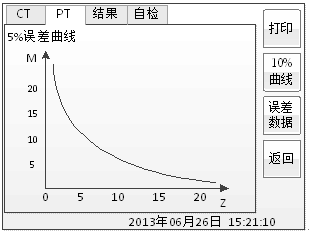

  圖2.15 智能互感器測試儀5%誤差曲線

  在智能互感器測試儀圖2.15中，還可以選擇顯示10%的誤差曲線。智能互感器測試儀保護互感器的10%誤差曲線是10%誤差數據的圖形化顯示，其含義是相同的，其含義為互感器復合誤差不大于10%時，其二次負荷與過流倍數的關系曲線。5%的誤差曲線是互感器復合誤差不大于5%時，其二次負荷與過流倍數的關系曲線。
