交聯聚乙烯電纜交流耐壓試驗

測量目的

橡塑絕緣電纜特別是交聯聚乙烯電纜，因其具有優異的性能，得到了迅速的發展，目前在中低壓電壓等級中已基本取代了油浸紙絕緣電纜，超高壓交聯聚乙烯電纜已發展至 500kV 電壓等級。如果對交聯聚乙烯電纜施加直流電壓，那么直流試驗過程中在交聯聚乙烯電纜及其附件中會形成空間電荷，對絕緣，有積累效應，加速絕緣老化，縮短使用壽命，同時，直流電壓下絕緣電場分布與實際運行電壓下不同。因此，直流試驗合格的交聯聚乙烯電纜，投入運行后，在正常工作電壓作用下也會發生絕緣事故。通過施加交流試驗電壓，可以避免以上不足，并且可以有效地鑒別正常絕緣的絕緣水平。

該項目適用范圍

交接、預試、新作終端或接頭后。

試驗時使用的儀器(測量?jī)x器 )

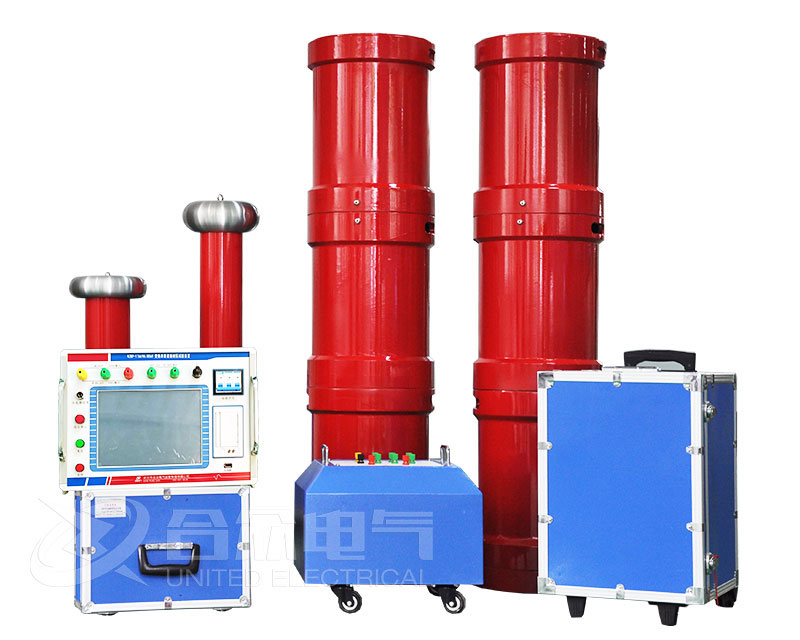

串聯諧振試驗設備一套(包括操作箱、勵磁變、諧振電抗器、分壓器、負載補償電容等)。

試驗步驟

1、將被試電纜與其他電氣設備解開并充分放電。

2、布置試驗設備，檢查設備的完好性，連接電纜無破損、斷路和短路。連接線路前應有明顯的電源斷開點。

3、按照試驗接線圖連接各部件，各接地點應一點接地。

4、檢查“電源”開關處于斷開位置，“電壓調節”電位器逆時針旋轉到底(零位)，接通電源線。

5、檢查“過壓整定”撥碼開關，撥動撥盤，使顯示的整定值為試驗電壓的1.05~1.1 倍。

6、’接通“電源”開關，顯示設置界面，進行有關參數設置。

7、升壓及試驗結果保存與查詢。

8、關機，斷開電源。

試驗結果判斷

在一定頻率范圍內 (通常為 20~300Hz)，當確定試驗電壓后，逐漸升高電壓，如果在規定時間內耐壓通過，說明電纜能夠投入運行，否則不合格。

試驗注意事項

被試電纜兩端應完全脫空，試驗過程中，兩端應派專人看守。

試驗前應根據電纜長度、電壓等級等確定勵磁變低壓側接線方式以使勵磁變高壓能輸出滿足試驗條件的電壓。

在施加試驗電壓前應設定好過電壓整定值。

試驗設備(諧振電抗器、分壓器、勵磁變壓器等) 應盡量靠近被試電纜頭，減少試驗接地線的長度，及減少接地線的電感量。

試驗時操作人員除接觸調諧、調壓絕緣旋鈕外，不要觸及控制箱金屬外殼。
