一、產品概述：

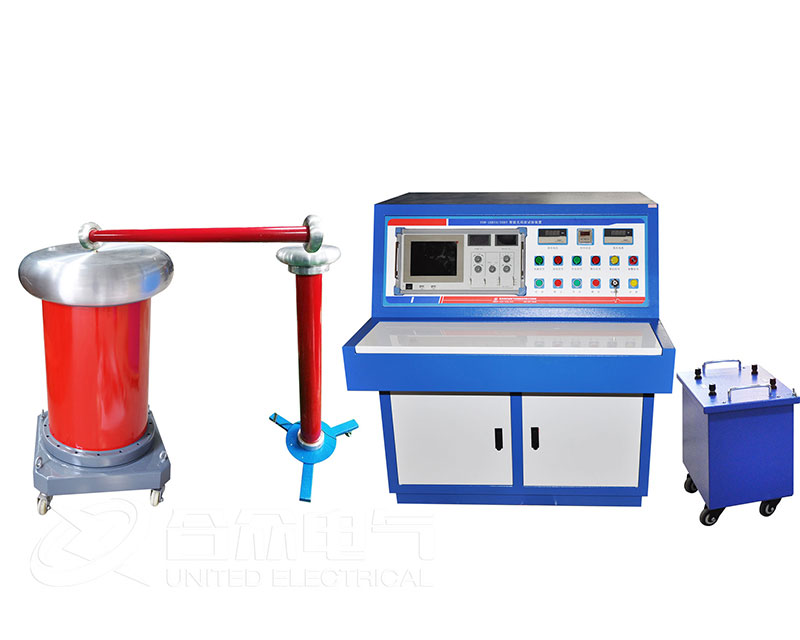

HZJF局部放電測試系統，局部放電測試儀，是我公司隨著社會的進步，科學的發展，引進、吸收國外先進技術，設計開發制造的局部放電工頻試驗測試系統。人類對能源的需求愈來意大，由于電力在人們生活當中不可缺少的一份重要的資源，從而促進電力工業的迅猛發展。隨著網絡電壓的提高和新的生產工藝、技術對電力設備預防性試驗放在了議事日程上。為了增加輸出發配電設備的使用壽命,現對一些設備提出了局部放電試驗的要求。
為了適應對不同的電壓等級,不同容量的電力設備進行工頻耐壓試驗,我廠制造各種規格的工頻無局部放電試驗變壓器及其成套裝置,用戶可根據需求自行選擇。
無局放變壓器從結構型式上可分為：充氣型單相鐵売式、充氣型單相鐵売串級式、油浸式單相絕緣筒外殼式和油浸式單相絕緣筒外売串級式四種。單相鐵殼式一般適用于電壓容量較低且便于攜帶或電壓容量較大固定式，但對對局部放電量要求較低的場合；單相絕綠筒式一般適用于對局部放電量要求較高；電壓不太高，且比較固定使用的場合，單相絕綠筒式、串級式，主要適用于對局部放電要求較高、電壓高、容量大或電壓容量大便于攜帶的場合，以上四種型號供用戶根據不同要求自行選擇。
二、產品特點：
采用多種控制方式和絕緣方式,可根據用戶需求進行自由組合配置；
該系統內置多倍頻電源發生器可用于對高壓互感器的局部放電測量；
手動控制操作直觀,使用維護簡單,價格低廉；
備有氣體絕緣、變壓器器油絕綠、干式環氧樹脂絕緣等形式試驗變壓器,可根據用戶需求自行選擇搭配；
可根據用戶使用要求配置不同局放測量儀,如:HZJF-121HZJF-123HZJF-124以滿足不同精度及分析故障的要求；
根據局放儀的不同配置可使用全自動控制系統,可自動進行局放檢測和分析結果。
|
額定容量 |
5-1000kVA |
阻抗電壓 |
10% |
|
輸入電壓 |
AC 220V/AC 380V |
輸出電壓波形 |
工頻、正玄波 |
|
輸出電壓 |
AC 0-1000kV |
表面溫升 |
油浸：<55℃ 氣體：<50℃ |
|
局部放電量 |
額定電壓下≤5PC |
空載損耗 |
0.2%-0.35% |
|
絕緣方式 |
油、氣體 |
允許連續運行時間 |
1小時/次 |
武漢市合眾電氣研發、生產的產品均嚴格按照國際、國家標準及行業規程生產制造，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測。同時武漢市合眾電氣全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
額定容量 |
5-1000kVA |
阻抗電壓 |
10% |
|
輸入電壓 |
AC 220V/AC 380V |
輸出電壓波形 |
工頻、正玄波 |
|
輸出電壓 |
AC 0-1000kV |
表面溫升 |
油浸：<55℃ 氣體：<50℃ |
|
局部放電量 |
額定電壓下≤5PC |
空載損耗 |
0.2%-0.35% |
|
絕緣方式 |
油、氣體 |
允許連續運行時間 |
1小時/次 |
武漢市合眾電氣研發、生產的產品均嚴格按照國際、國家標準及行業規程生產制造，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測。同時武漢市合眾電氣全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
