一、產品概述：

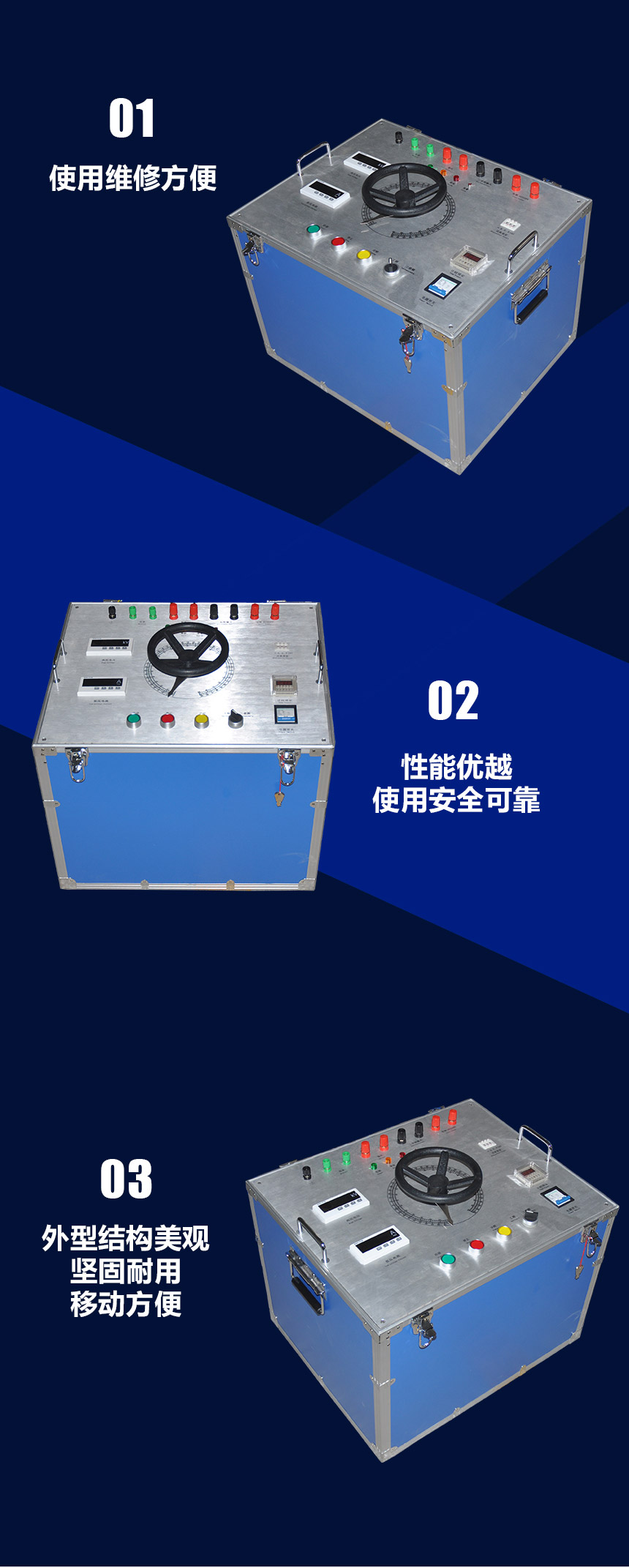

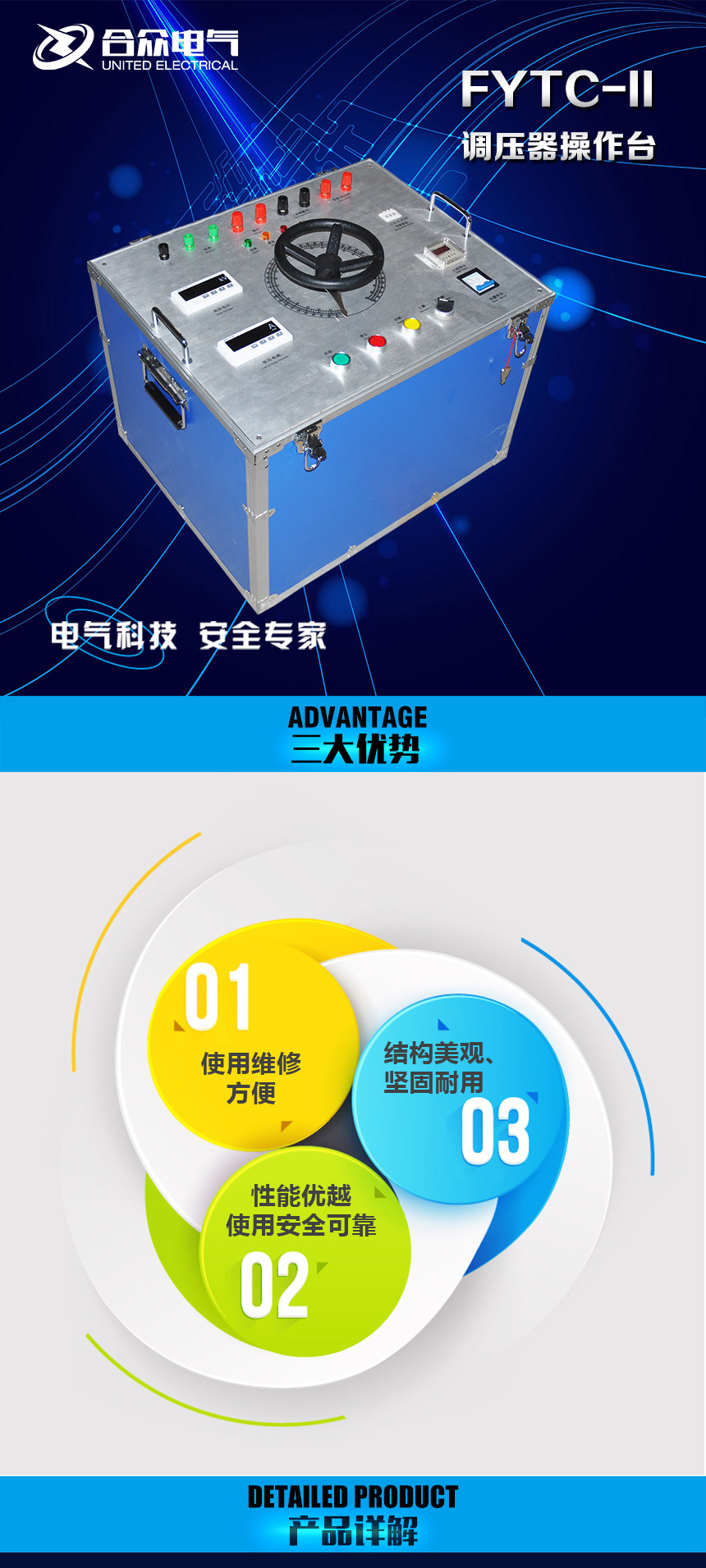

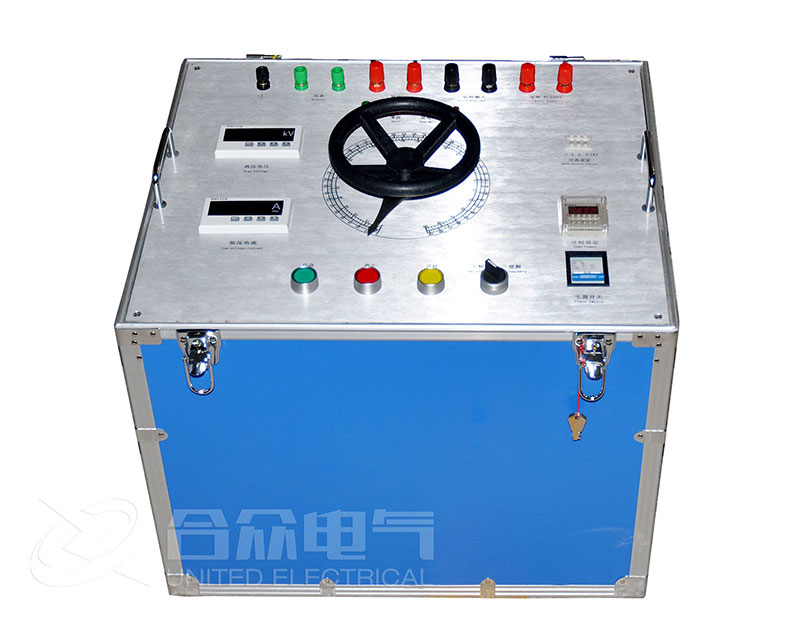

FYTC-II試驗變壓器調壓器操作臺是我公司生產的輕型試驗變壓器的專用配套設備，該控制箱、臺具有使用維修方便、性能優越使用安全可靠、外型結構美觀、堅固耐用、移動方便等特點。是供電企業、大型工廠、冶金、發電廠、鐵路等需要電力維修部門的必備設備。
操作程序
1、按相關規程設置好場地，接好設備連線，有條件的地區應有專門負責安全的人員在場 指導。
2、操作前應根據被試品的容量及電壓等級，調整好數字式電流繼電器(此過流參數是按用戶所選控制器的大輸出電流所制定，請勿超過大整定值)
3、合上電源開關，按下送電按鈕接觸器吸合，調壓器帶電電源信號燈滅，送電信號燈亮， 此時可以進行升壓試驗。
4、緩慢順時針旋動調壓器手柄并密切注視電壓表(應以每秒3KV的速度升壓為宜)當升壓至被試品規定的耐壓值時應及時按下計時按鈕，并密切注視被試品情況。
5、當達到被試品規定的耐壓時間時臺(箱)內會發出報警聲，表示被試品耐壓合格，此時應將調壓器手柄逆時針方向旋動使調壓器歸零。并按下停止按鈕，切斷電源。
6、在升壓或耐壓試驗過程中，如出現過電壓，應及時逆時針旋動調壓器旋鈕使電壓回到規定值。
7、試驗過程中如電流表電流指示超出被試品規定的范圍，應立即停止升壓找出相關原因再行試驗。
8、在升壓或耐壓試驗過程中，如發生短路、閃絡、擊穿等過電流時，電流繼電器會動作使調壓器自動斷電，表示被試品不合格。此時應將調壓器回零，并將計時按鈕復位。以便下次操作。
使用條件：
1、環境溫度：0--40℃
2、相對濕度：<85%
3、使用場地內應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和腐蝕性介質。
注意事項：
1、開箱時應檢查電器元件及接觸點有否運輸損壞及接觸不良。
2、使用前應檢查各電器的接觸是否良好，特別是調壓器碳刷的接觸一定要良好。
3、應嚴格按照相關的操作規程操作，嚴禁私自使用或無安全員監督的情況下使用
4、該設備應存放在通風、干燥、無腐蝕性氣體的地方。
|
型號規格 |
容量 |
電 源 |
輸 出 |
操作 方式 |
備注 |
|||
|
相數 |
（V） |
（A） |
（V） |
（A） |
||||
|
FYTC-II-2/220 |
2 |
1 |
220 |
9 |
0-250 |
8 |
手動 |
|
|
FYTC-II-3/220 |
3 |
1 |
220 |
14 |
0-250 |
12 |
手動 |
|
|
FYTC-II-5/220 |
5 |
1 |
220 |
23 |
0-250 |
20 |
手動 |
|
|
FYTC-II-10/220 |
10 |
1 |
220 |
45 |
0-250 |
50 |
手動 |
|
|
FYTC-II-15/380 |
15 |
2 |
380 |
39 |
0-430 |
35 |
手動 |
|
|
FYTC-II-20/380 |
20 |
2 |
380 |
53 |
0-430 |
47 |
手動 |
|
|
FYTC-II-25/380 |
25 |
2 |
380 |
66 |
0-430 |
58 |
手動 |
|
|
FYTC-II-30/380 |
30 |
2 |
380 |
79 |
0-430 |
70 |
手動 |
|
|
FYTC-II-50/380 |
50 |
2 |
380 |
132 |
0-430 |
116 |
手動 電動 |
|
|
FYTC-II-100/380 |
100 |
2 |
380 |
263 |
0-430 |
233 |
調 壓 器 外 配 |
|
|
FYTC-II-150/380 |
150 |
2 |
380 |
395 |
0-430 |
349 |
||
|
FYTC-II-200/380 |
200 |
2 |
380 |
526 |
0-430 |
465 |
||
|
FYTC-II-250/380 |
250 |
2 |
380 |
658 |
0-430 |
581 |
電動 |
|
|
FYTC-II-300/380 |
300 |
2 |
380 |
789 |
0-430 |
698 |
電動 |
|
