當前位置:首頁 > 產品中心 > 產品目錄 > 高壓絕緣耐壓試驗設備

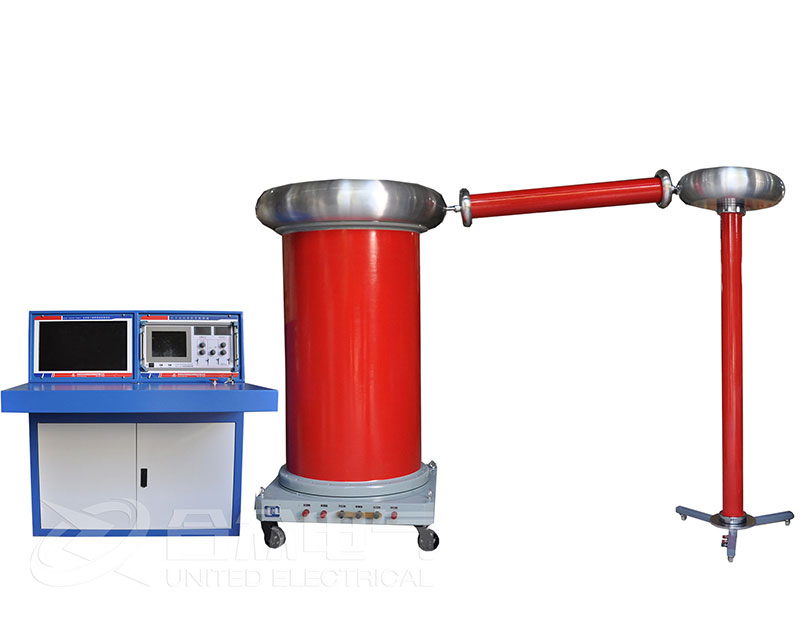

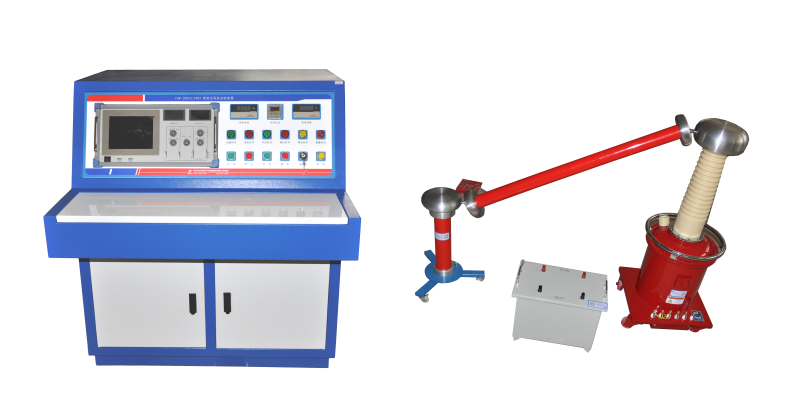

工頻無局放耐壓試驗裝置 HZJF-15KVA/150KV 全自動

全自動工頻無局放耐壓試驗裝置,適用于對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗,是高壓試驗中不可少的重要設備。

  • 外形美觀、布局合理、運行穩定、適用性廣。

    全自動控制、數字式局部放電測試儀、操作簡單。

    測試數據準確、可兼顧工頻耐壓的測試。

    測試軟件自主開發、便于分析。

注:
撥打免費服務熱線400-027-8848,獲取更多詳情價格、技術支持服務!
  • 點擊在線咨詢
  • 專業權威檢測合格證書
  • 簡介
  • 參數
  • 附件
  • 證書
  • 資料下載
  • 售后保障
  • 產品彩頁
  • 方案
  • 操作視頻

一、產品概述:

全自動工頻無局放耐壓試驗裝置,適用于供配電系統,電力變壓器制造廠、工礦企業、科研部門等,對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗,是高壓試驗中不可少的重要設備。巧妙的將無局放試驗裝置(變壓器控制部分)和局部放電檢測儀結為一體,外觀亮麗輕巧,使測試過程更加方便簡單。

全自動工頻無局放耐壓試驗裝置,是近年來新研制生產的又一新穎局部放電檢測試驗設備。廣泛適用于變壓器、互感器、高壓開關、氧化鋅避雷器、電力電纜等各種高電壓電工產品的局部放電的測量,產品的型式試驗,絕緣的運行監督等。本儀器檢測靈敏度高,試樣電容覆蓋范圍大,適用試品范圍廣,輸入單元(檢測阻抗)配備齊全,頻帶組合多(九種)。儀器經適當定標后能直讀放電脈沖的放電量。指針式表頭和數字式表頭同時顯示,指針式表頭能按需要方便地選擇對數刻度或線性刻度指示。

二、使用條件:

1、環境溫度:-25--+45℃

2、海拔高度:<100M

3、相對濕度:<90%

4、使用場地內應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和腐蝕性介質。



產品參數

1、控制臺

(1)電源輸入:AC220V/380V  ±10%

(2)容    量:10KVA—500KVA

(3)輸入電流:45--1350A

(4)輸出電壓:0—250--630V

(5)輸出電流:0-40-850A

(6)電壓測量精度:±0.5%

(7)電流測量精度:±0.5%

2、局放儀

(1)可測試品的電容量范圍6PF—250μF

(2)檢測靈敏度

輸入單元序號

調諧電容

單位

靈敏度(微微庫)(不對稱電路)

1

6-25-100

微微法

0.02

2

25-100-400

微微法

0.04

3

100-400-1500

微微法

0.06

4

400-1500-6000

微微法

0.1

5

1500-6000-25000

微微法

0.2

6

0.006-0.025-0.1

微  法

0.3

7

0.025-0.1-0.4

微  法

0.5

8

0.1-0.4-1.5

微  法

1.0

9

0.4-1.5-6.0

微  法

1.5

10

1.5-6.0-25

微  法

2.5

11

6.0-25-60

微  法

5.0

12

25-60-250

微  法

10

7R

電  阻


0.5

(3)放大器頻帶:

低端:10KHZ、20KHZ、40KHZ任選

高端:80KHZ、200KHZ、300KHZ任選

(4)放大器增益調節:粗調六檔,檔間增益20±1db;細調范圍≥20db

(5)時間窗

窗寬:可調范圍15゜~150゜

窗位置:每窗可旋轉0゜~170゜

兩個時間窗可分別開或同時開

(6)放電量表:

指針式表頭:對數刻度1-10-100誤差<±5%(以滿刻度計)

線性刻度0-100   誤差<±5%(以滿刻度計)

數字表頭:以31/2LED數字顯示

誤差<±5%(以滿刻度計)

(7)橢圓時基:

頻率50HZ、100HZ、150HZ、200HZ、400HZ

橢圓旋轉:以30゜為一檔,可作120゜旋轉。

顯示方式:橢圓——直線

(8)試驗電壓表:

量程:0-100KV(可擴展)

顯示:31/2數字電壓表指示

精度:優于±5%(以滿刻度計)

(9)內、外零標功能

3、無局放工頻試驗變壓器

(1)額定容量:10--500KVA

(2)原邊額定電壓:200-600V       原邊額定電流:50-850A

(3)副邊輸出電壓:100-500KV      副邊額定電流:100-1000mA

(4)空載電流:5%

(5)波形畸變率:≤3%

(6)測量繞組電壓:100-500V       測量電壓比:1:1000

(7)過壓能力:在110%UH時間60S下過電壓不造成試驗變壓器絕緣損壞,此時波形畸變率≤5%

(8)絕緣水平:低壓端工頻耐5KV/min

(9)介質損耗:≤0.5%

(10)局部放電量:100%UH下小于5PC,80%UH下小于3PC

4、耦合電容器

(1)額定電壓:100-500KV

(2)電容量:500-1000PF

(3)分壓比:1000:1

(4)介質損耗:<0.2%

(5)測量精度:≤±1%

5、隔離濾波變壓器

(1)輸入電壓:200-600V±10%

(2)輸出電壓:200-600V±10%

(3)額定容量:10-500KVA

(4)空載損耗:≤5%

(5)阻抗電壓:≤5%

(6)阻尼電阻功率:20-10000W

(7)衰減特性:10KHZ-100KHZ>20DB,100KHZ-30MHZ>60DB

產品彩頁

無局放耐壓試驗裝置 無局放耐壓試驗裝置工頻無局放耐壓試驗裝置無局放耐壓試驗裝置工頻無局放耐壓試驗裝置

產品附件

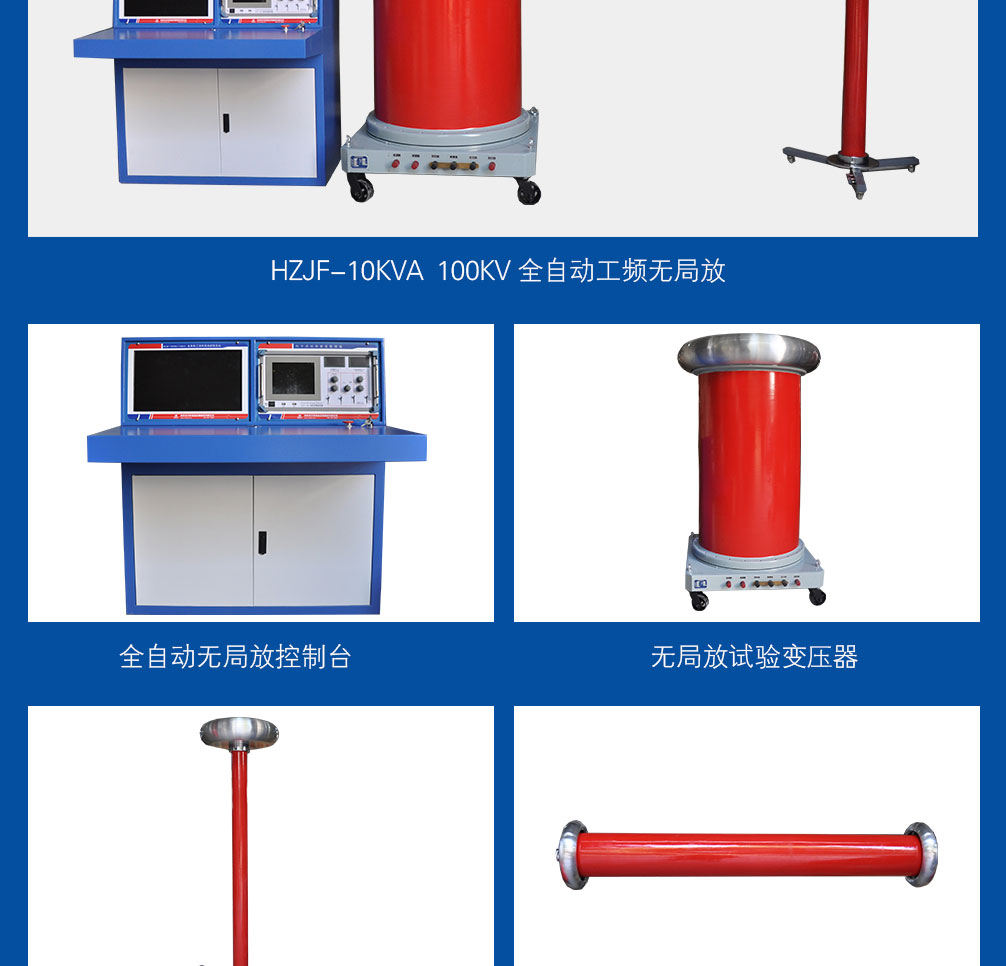

產品附件圖

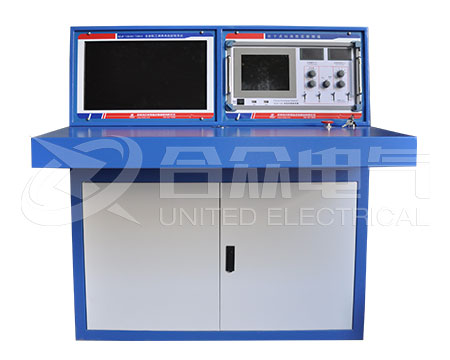

  • 全自動無局放控制臺全自動無局放控制臺

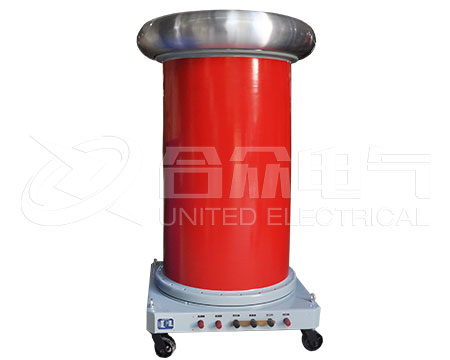

  • 無局放試驗變壓器無局放試驗變壓器

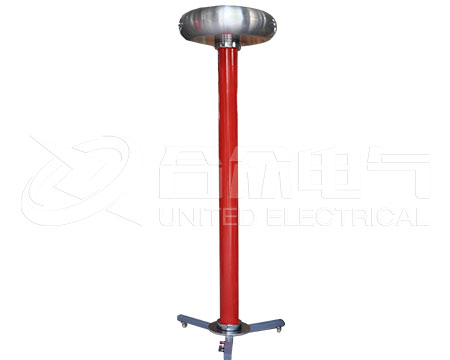

  • 耦合電容器耦合電容器

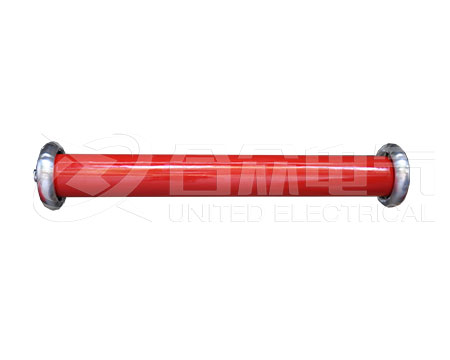

  • 無局放保護電阻無局放保護電阻

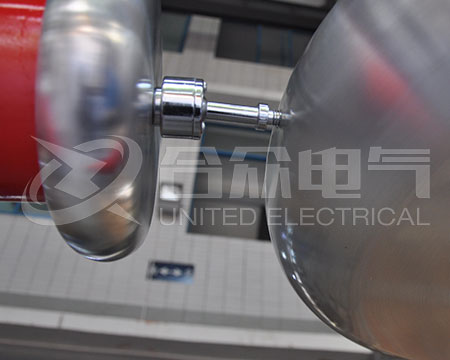

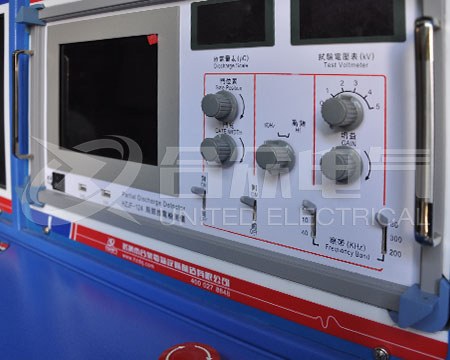

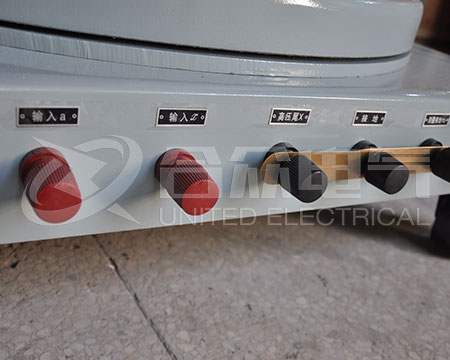

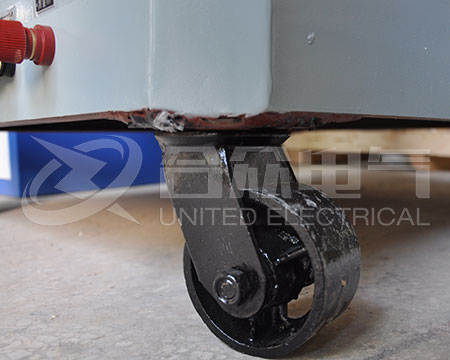

產品細節圖
  • 產品細節圖產品細節圖
  • 產品細節圖產品細節圖
  • 產品細節圖產品細節圖
  • 產品細節圖產品細節圖

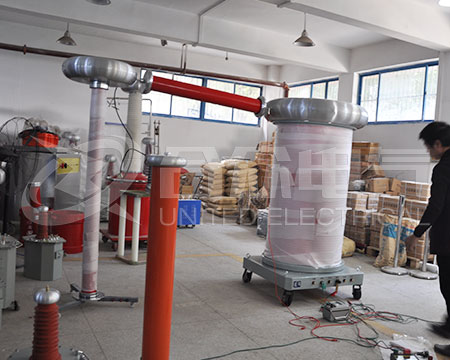

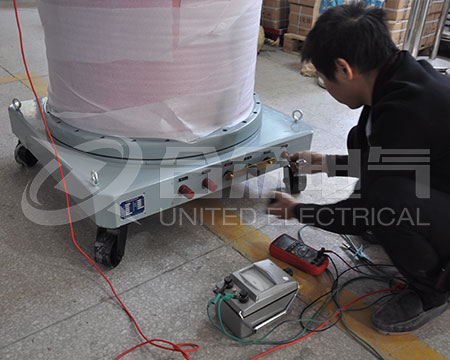

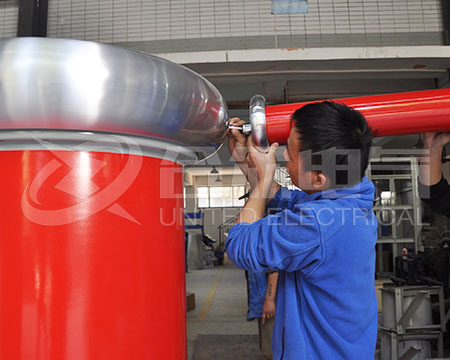

生產過程圖
  • 生產過程圖生產過程圖
  • 生產過程圖生產過程圖
  • 生產過程圖生產過程圖
  • 生產過程圖生產過程圖
產品圖集
產品證書

武漢市合眾電氣研發、生產的產品均嚴格按照國際、國家標準及行業規程生產制造,并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測。同時武漢市合眾電氣全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。

全自動工頻無局放耐壓試驗裝置 證書 全自動工頻無局放耐壓試驗裝置 證書 全自動工頻無局放耐壓試驗裝置 證書

售后保障

我們將嚴格按照《質量及售后服務承諾書》執行相關產品服務,切我們一如既往地深信優質、系統、全面、快捷的服務是企業發展的基礎。經過多年的不斷探索和進取,我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的質量管理、先進的技術創建國內一流的服務企業為目標,制定了"規范管理制度,嚴格過程控制,保證產品質量,服務顧客滿意"的質量方針,多年來堅持"用戶第一"的原則,構建良好的銷售、售后服務體系,為客戶提供更優質的售前、售中及售后服務!


我們的售后服務承諾是:“3個月內包退,1年內包換、3年免費維修,終身維護”。在未來的日子里,我們將一如既往的堅持三類星級服務!

注:產品詳細信息以實物為準,請購買前與銷售人員進行確認,具體型號參數請參考說明書。

本服務承諾最終解釋權歸武漢市合眾電氣設備制造有限公司所有。

如有任何疑問,歡迎致電:400-027-8848。
