高壓輕型試驗變壓器的選型方法實例

高壓輕型試驗變壓器的選型方法

(1)電壓:依據試品的要求,首先選用具有合適電壓的試驗變壓器,使試驗變壓器的高壓側額定電壓Un高于被試品的試驗電壓Us,即Un>Us。其次應檢查試驗變壓器所需的低壓側電壓,是否能和現場電源電壓,調壓器相匹配。

(2)電流:試驗變壓器的額定輸出電流In應大于被試品所需的電流Is,即In>Is。被試品所需的電流可按其電容估算,Is=Us w Cx,其中Cx包括試品電容和附加電容。
(3)容量:根據試驗變壓器輸出的額定電流及額定電壓,便可確定試驗變壓器的容量,即P=UnIn。

根據標準規定,我國試驗變壓器的電壓等級有:5、10、25、35、50、100、150、300kV等;容量等級有:3、5、10、25、50、100、150、200kVA等。

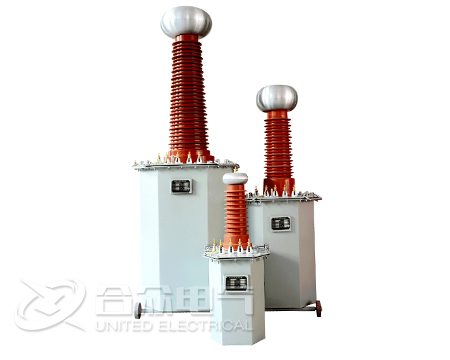

試驗變壓器

由計算結果,根據試驗相關標準即可選出所需要的試驗變壓器。如有特殊要求,一般可向制造廠訂購特殊規格的試驗變壓器。

選型舉例:配電變壓器的電壓等級和容量是10kV、1000kVA,試品基本上是10kV的,就可選擇50kV、5kVA的試驗變壓器,因為10kV、1000kVA的配電變壓器的出廠試驗電壓為35kV,交流試驗電壓為30kV;同時又可滿足10kV絕緣子以及高壓開關柜的試驗(試驗電壓為42kV)和10kV電纜的直流試驗(直流電壓為60kV,對應的交流電壓為42.83kV)的要求。

在試驗容量方面,一臺10kV、1000kVA的被試變壓器,其充電時的電容電流在30~35kV試驗時約為80~110mA,因為35kV×110mA<5kva,因此5kva能滿足要求。又如一臺35kv、2000~4000kva的變壓器,當試驗電壓在72~85kv時的電容電流約為150~260ma,6000~8000kva的約為300~420ma,10000kva的約為800~1000ma等,此時所選試驗變壓器的容量必須大于上述試品電容電流所對應的容量。一般認為,試驗變壓器容量為被試品(電力變壓器)容量的5‰。
