互感器的勵磁特性是指互感器一次側繞組開路，二次側勵磁電流與所加電壓的關系曲線，實際上就是鐵芯的磁化曲線?；ジ衅鲃畲盘匦栽囼灥闹饕康氖菣z查互感器的鐵芯質量，通過鑒別磁化曲線的飽和程度，以判斷互感器的繞組有無匝間短路等缺陷。鑒于系統中經常發生鐵芯諧振過電壓和電壓互感器質量不 良等情況，所以要求進行電壓互感器的空載勵磁特性試驗。

1、電流互感器伏安特性試驗：

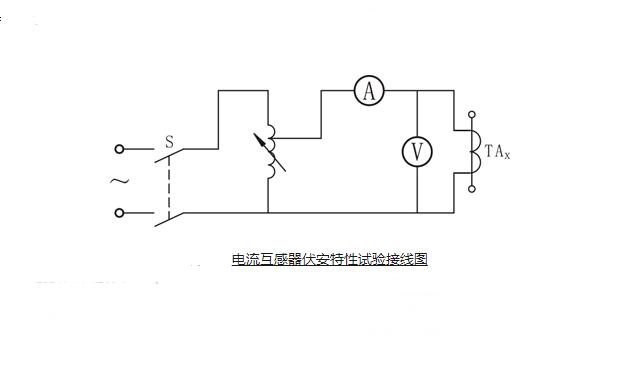

試驗接線如圖所示，試驗前，應將電流互感器二次繞組引線和接地線均拆除，試驗時，一次測開路，從二次側施加電壓，為了讀數方便，可預先選取 幾個電流點，逐點讀取相應電壓值。通入的電流或電壓以不超過制造廠技術條件的規定為準。當電流增大而電壓變化不大時，說明鐵芯已飽和，應停止試驗。 試驗后，根據試驗數據繪出伏安特性曲線。

電流海關其的伏安特性試驗，只對繼電保護有要求的二次繞組進行。實測的伏安特性曲線與過去或出廠的伏安特性曲線比較，電壓不應有顯著降低。若有 顯著降低，應檢查是否存在二次繞組的匝間短路。

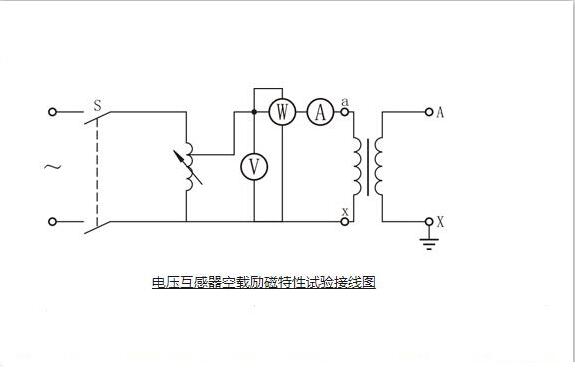

2.電壓互感器空載勵磁特性試驗 電壓互感器空載勵磁特性試驗接線如圖所示?，F場試驗時，電壓互感器高壓側開路，低壓側通以額定電壓，讀取其空載電流及空載損耗。

電壓互感器的空載勵磁特性試驗可與工頻感應耐壓試驗一起進行。試驗時，在電壓升至額定電壓過程中先讀取幾組空載損耗與空載電流值，電壓升至0.3 倍額定電壓并耐受40s后，再降至額定電壓及以下，重新讀取幾組空載損耗和空載電流值。 實測的勵磁特性曲線或額定電壓時的空載電流值與過去或同類型電壓互感器的特性相比較，應無明顯的差異。

在進行1.3倍額定電壓下的感應耐壓試驗時，其耐壓前后的空載電流、空載損耗也不應有明顯差異，否則應查明原因。 一般情況下，勵磁曲線測量點為額定電壓的20%、50%、80%、100%和120%。對于中性點直接接地的電壓互感器(N端接地)，電壓等級35kV及以下電 壓等級的電壓互感器最高測量點為190%；電壓等級66kV及以上的電壓互感器最高測量點為150%。

試驗規定：在額定電壓下，空載電流與出廠數值比較 應無明顯差別；中性點非有效接地系統的電壓互感器，在1.9UN／√3電壓時的空載電流不應大于最大允許電流；中性點接地系統的電壓互感器，在1.5UN／ √3電壓下的空載電流不應大于最大允許電流。
