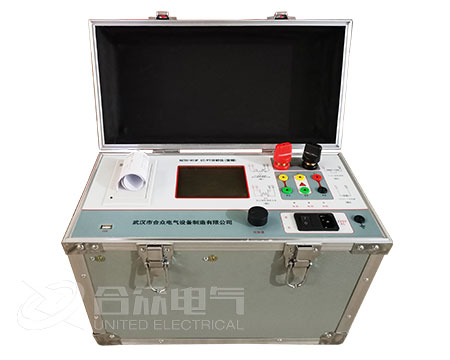

互感器CT/PT分析儀方法及步驟，測試開機后進入主界面，先選擇被測互感器類型：CT或PT.

注意：測試前請確定被測互感器完全處于離線狀態。

CT/PT二次繞組直流電阻測試：

測試儀端口S1、S2接被測互感器的二次繞組，接線完成后，選擇“分項檢測”選擇“直阻”測試項目并開始試驗，試驗結束將顯示相應測試結果。

CT綜合測試：勵磁、直阻、變比、極性、角差、比差測試：

測試儀端口P1/P2接被測CT一次側對應P1/P2端，測試儀的S1、S2接至被測CT二次繞組，接線完成后，點擊“開始測試”，試驗結束將顯示相應測試結果。

注：若沒有按照銘牌選擇額定一次和二次電流，則角差和比差結果錯誤，變比結果不受影響。

PT變比、極性、角差、比差測試：

測試儀端口P1/P2接被測PT二次繞組（低壓側），測試儀端口S1/S2接被測PT一次繞組（高壓側），接線完成后，點擊“變比極性”即開始試驗，試驗結束將顯示變比、極性、角差、比差測試結果。

注：若沒有按照銘牌選擇額定一次和二次電壓，則角差和比差結果錯誤，變比結果不受影響。

嚴重警告：若PT高壓側與低壓側的測試線接反，將對測試儀造成嚴重?fù)p害。

PT勵磁（伏安）特性、直阻：

測試儀的端口S1、S2接至被測PT的二次繞組。選擇“勵磁”或“直阻”，即可自動測出相應結果。

CT/PT二次實際負載測試：

對互感器二次回路實際負載測試時，首先根據被測互感器銘牌設置好額定負荷、額定電壓或電流。測試線一頭接設備K1、K2端口，另一端接至被測二次負載，接線完成后，選擇進入“負荷”測試項目并開始試驗，試驗結束將顯示相應測試結果。

一次通流測試：

參照圖5進行 接線，用一根大電流線（紅）接測試儀的L1端，線的另一端接被測互感器的L1端；另一根大電流線（黑）的一端接測試儀的L2，另一點接被測互感器的L2端，被測互感器的二次側接負載，接線完成后，進入一次通流測試界面，設置好電流并開始試驗，電流保持5分鐘。

自動退磁：

進入CT分項檢測菜單，選擇勵磁實驗，每做一次勵磁試驗，即可完成一次鐵芯退磁。
