匝間沖擊耐壓試驗儀（別稱：匝間沖擊耐壓測試儀）是采用匝間脈沖進行耐壓試驗的設備。那么下面匝間沖擊耐壓試驗儀怎么使用呢，來和武漢合眾電氣一起來看看。

  從包裝箱中分別取出上機箱、下機箱，將上機箱按放在下機箱上。
  取出上機箱與下機箱聯接線，將聯接線一頭插在上機箱后面板上，一頭插在下機箱上。（注意聯接線插頭上下機箱位置要正確插入）。

  取出電源線與下機箱后面板聯接電源。

  取出腳踏開關與上機箱高壓輸出控制插座聯接。

  取出三根輸出線，與下機箱高壓接線端子聯接。再接上試品。

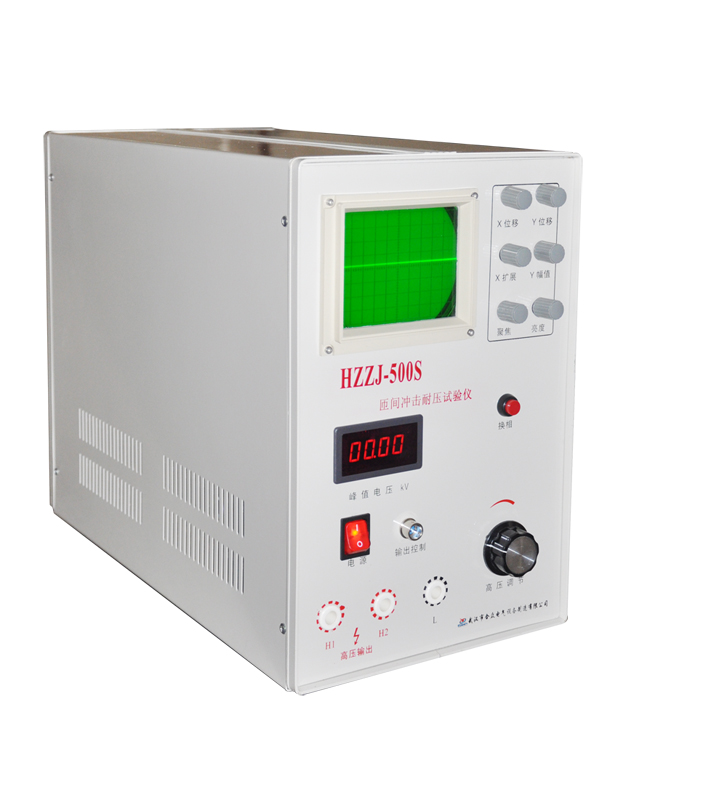

  合上電源開關，電源接通（內帶指示燈亮）在示波屏上可看到一條水平亮線（掃描線）如水平線不在正中位置可調節Y位移旋鈕。

  此時根據示波屏顯示的掃描線亮度，調節聚焦旋鈕、亮度旋鈕，使之亮度適中，掃描線清晰。

  請將高壓調節旋鈕逆時針調到底。

  按下高壓啟動開關，內帶指示燈微亮，自動延時五分鐘后，指示燈全亮，此時可進行沖擊試驗。

  踏下腳踏開關就可以進行沖擊耐壓試驗。根據對產品要求確定試驗電壓逐漸調節高壓調節旋鈕（順時針方向）使沖擊電壓升到試驗電壓值。試驗結果判別：如匝間絕緣良好，波形重合。如匝間絕緣故障，波形就會錯位。（注意此時試驗時間不要持續過久）。調整波形請調節Y幅值旋鈕、X擴展旋鈕、Y位移旋鈕、X位移旋鈕

  松開腳踏開關，使主電路斷開，卸下被試品。如繼續試驗請按上一條繼續進行。

  對各種電機的試驗方法，請按照J(rèn)B/Z294-87交流低壓電機散嵌繞組匝間絕緣試驗方法，及其他電機試驗方法標準執行。試驗電壓值，請按照有關標準選定試驗電壓。
