采用變頻串聯諧振的方法進行耐壓試驗，用多級疊加的方式，多臺電抗器可并聯、串聯使用，分壓器既用來測量試驗電壓。變頻串聯諧振電路中還有一個參數Q，Q為系統品質因素，即電壓諧振倍數，一般為幾十到一百以上。

  變頻串聯諧振試驗方法，是先通過調節變頻電源的輸出頻率使回路發生串聯諧振，再在回路諧振的條件下調節變頻電源輸出電壓使試品電壓達到試驗值。由于回路的諧振，變頻電源較小的輸出電壓就可在試品上產生較高的試驗電壓。

  變頻串聯諧振耐壓試驗裝置，適用于各種需要交流耐壓的場合，既能滿足高電壓、大容量的產品耐壓需求，也能滿足小容量、高電壓的耐壓需求。引用標準：GB50150，DL/T 474.4-2006 ， DL/T 596-2005， DL/T849.6-2004。

  武漢市合眾電氣變頻串聯諧振是通過勵磁變壓器，電抗器形成串聯回路(L)，然后與被試品(C)并聯形成諧振電路，通過調節試驗電源的頻率使回路電感L與試品電容C產生諧振，從而獲取高電壓。

  變頻串聯諧振電路的計算公式，產生串聯諧振時電路的阻抗虛部等于0，Z=R+jX，X=0，Z=R所以I=U/Z=U/R。

  1、諧振定義：電路中L、C兩組件之能量相等，當能量由電路中某一電抗組件釋出時，且另一電抗組件必吸收相同之能量，即此兩電抗組件間會產生一能量脈動。

  2、電路欲產生諧振，必須具備有電感器L及電容器C兩組件。

  3、諧振時其所對應之頻率為諧振頻率(resonance)，或稱共振頻率，以fr表示之。

  4、串聯諧振電路之條件如下：

  I2XL=I2XC也就是XL=XC時，為R-L-C串聯電路產生諧振的條件。

  5、無論是串聯諧振還是并聯諧振，在諧振發生時，L、C之間都實現了完全的能量交換。即釋放的磁能完全轉換成電場能儲存進電容;而在另一時刻電容放電，又轉換成磁能由電感儲存。

  6、在串聯諧振電路中，由于串聯——L、C流過同一個電流，因此能量的交換以電壓極性的變化進行;在并聯電路中，L、C兩端是同一個電壓，故能量的轉換表現為兩個元件電流相位相反。

  7、諧振時電感和電容還是兩個元件，否則不能進行能量交換;但從等效阻抗的角度，是變成了一個元件：數值為零或無窮大的電阻。

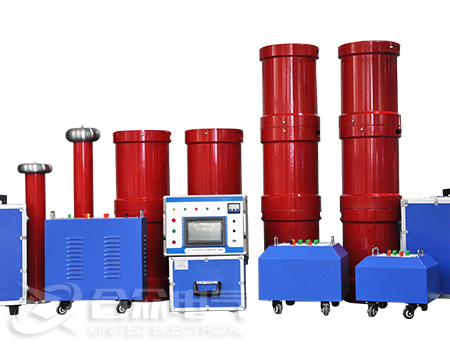

  武漢市合眾電氣變頻諧振耐壓裝置，對試驗電源容量要求小，只需傳統工頻耐壓容量的1/Q, Q≥30。多種方式供電，方便現場取電。可靠性高、穩定性好。核心部件采用進口元器件，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完備，能適用于不同的場合。
