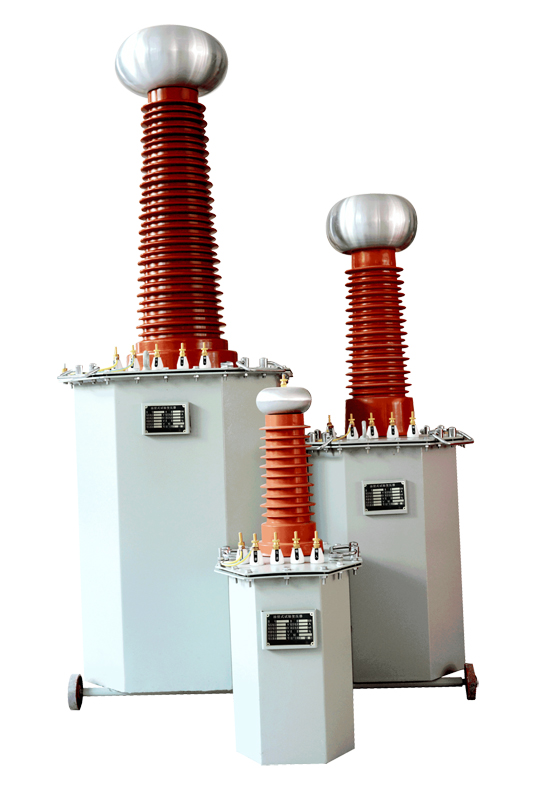

油浸式無局放試驗變壓器的技術參數
需要采購油浸式無局放試驗變壓器但是不知道技術參數,不知道怎么選型,和武漢合眾電氣來看看油浸式無局放試驗變壓器的技術參數。
1、局部放電量(絕緣筒式)。
A、10-200kV額定電壓(UH),在100%UH下局部放電量≤3-5PC。
B、250-300kV額定電壓(UH),在100%UH下局部放電量≤5PC。
C、350-750kV額定電壓(UH),在80%UH下局部放電量≤5PC,在100%UH≤10PC。
D、800KV-1500kV額定電壓(UH),在80%UH下局部放電量≤10PC。
2、串級試驗變壓器,兩節或三節電壓分布不均勻度≤5%。
3、允許運行時間,試驗變壓器在額定電壓額定電流下,從環境溫度開始,可運行30min,在三分之二額定電壓額定電流下,可連續運行。
4、單臺試驗變壓器阻抗為3%-12%,串接阻抗為5%-25%。
5、波形畸變率<3%。
6、其成套設備試驗裝置技術性能參數符合JB/T9641-1999《試驗變壓器》規定之要求!
以上是油浸式試驗變壓器選型的技術參數,如果對本儀器有什么疑問或者需求,請聯系客服咨詢,在武漢合眾電氣官網任何頁面都可以聯系到我們。
