氧化鋅避雷器測試儀工作原，理通過數字濾波器的輸入電流和電壓后，取出基波，基波，然后計算電阻電流峰值Ir1p =Ix1p.cosφ投影方法中，由于基波數值穩定性，現在廣泛用于測量避雷器Ir1p性能的總電流基波電壓基波的峰值Ix1p投影U1(E1)Ir1p方向，在垂直方向上為Ic1p投影，φ為相位角波的電壓和電流，其中包含所選擇的補償角，因此，和由[披]是Ir1p MOA可以直接測量性能。

  氧化鋅避雷器測試儀現場進行測量時，一字之間排列的避雷器，中間B相通過雜散電容對A、C泄漏以及電流可以產生重要影響，使A相φ減小，阻性電流逐漸增大，C相φ增大，阻性電流密度減小甚至為負，這種社會現象稱相間相互干擾。一種教學方法是補償由于相間存在干擾：假設Ia、Ic無干擾時相位信息相差120°，假設B相對A、C相干擾是相同的。

  取電壓B相，電流C相，被測φ1=φcb;再取電流A相，被測相電流與A相電流相差選擇校準角度(ca-120) / 2，并將儀器置于主菜單中。選擇好相序，儀器將根據自動序列的所選擇的相位角來補償(A求和未被選擇0?φ，B相位補償，C減法?φ)可以不必補償相位干擾(即補償角是0)，它是從避雷器阻性電流的性能的變化來確定。如果允許，它只能通過向電，以獲得絕對數據進行測試。實驗室測量無論干擾階段。

  在正弦信號電壓進行激勵下，氧化鋅避雷器的泄漏產生電流由容性電流和阻性電流通過兩部分內容組成，其合成一個波形設計。在全電流輸出波形中，第一個波峰的峰值問題應當與基波電流的峰值時間基本情況相同，其峰值可能出現的時刻隨避雷器等效電阻值的變小而向右偏移。第二個波峰的峰值不斷出現不同時刻保持基本在電壓達到峰值過程中出現的時刻，其時，容性電流控制基本為零。

  通過實際測試的經驗來看，我們只要測出一個波峰的峰值，既為基波電流的峰值(在阻性電流不十分大的情況下，也就是全電流的峰值)，設法測出第二個波峰的峰值，即可得到實現對阻性電流密度峰值的測量。測出第一個波峰與第二個波峰之間的時間差，既可直接得出φ值。

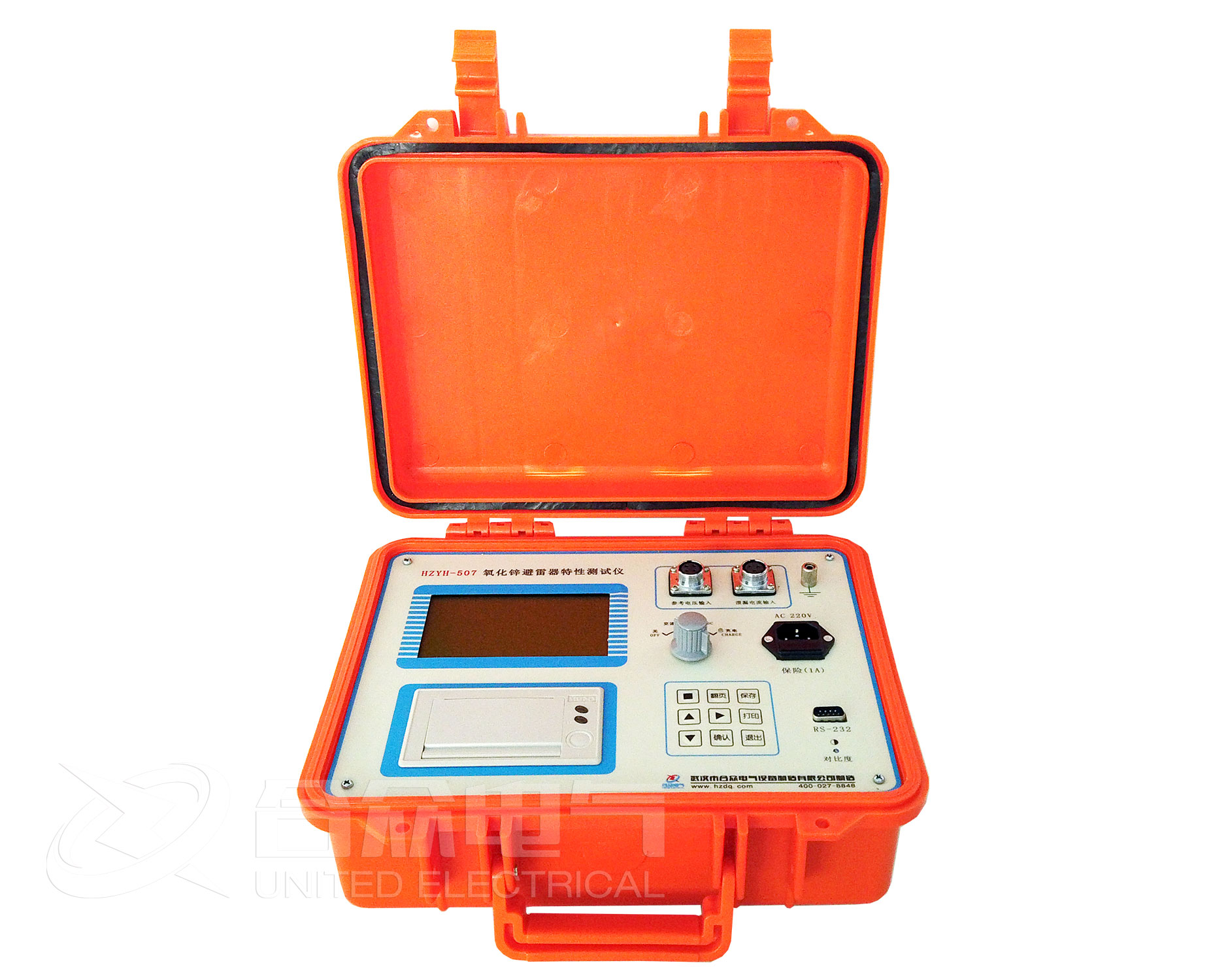

  氧化鋅避雷器測試儀現場測試具體使用方法如下：

  1、打開儀器箱蓋，將氧化鋅避雷器測試儀外殼牢固接地。

  2、將避雷器的一端插入氧化鋅避雷器測試儀的高壓套管內(H端)，另一端用線夾夾住?；蛘哂脤?zhuān)用的絕緣線從高壓端引出外接試品。注意：不能空載升壓。

  3、合上電源開關，氧化鋅避雷器測試儀內部自檢后，報燈亮，放電燈亮，兩塊表頭指示值為零±1個字。

  4、按一下復位鍵，報燈滅，氧化鋅避雷器測試儀進入檢測狀態，可以進行測試。

  5、按下檢測按鈕約1秒鐘后松開，氧化鋅避雷器測試儀自動完成MOA的全部檢測項目。
