輸出狀態直接置數改變輸出值

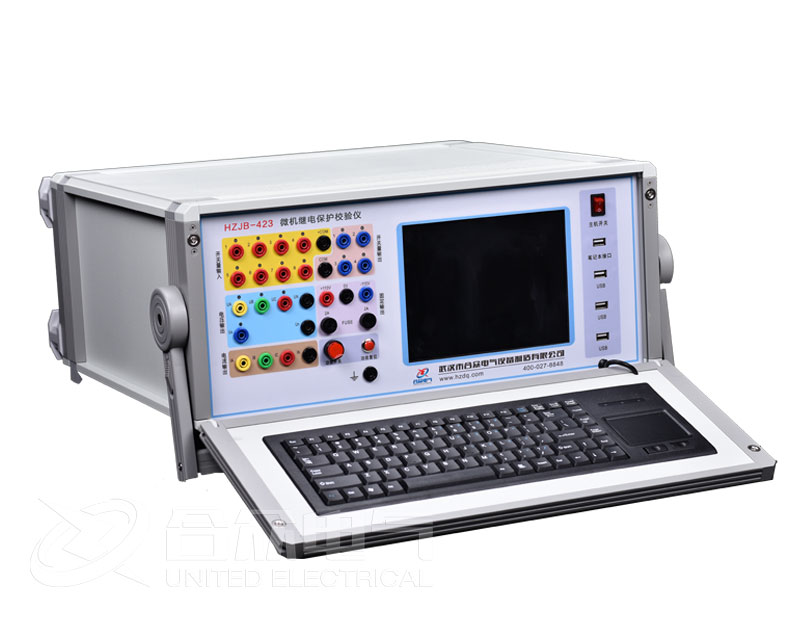

  繼電保護測試儀試驗過程中，軟件允許在輸出狀態進行多種直接更改輸出功能：

  在輸出狀態可以進行手動、半自動、全自動方式的切換，可以進行“遞增”或“遞減”切換、“測接點動作”或“測動作和返回”切換。在手動方式下可以改變“自動變化時間間隔”。

  在各種方式下均可隨時更改哪些量需要變化，點擊對應的“變”框打“√”或取消即可。在手動方式時，可以同時將各相輸出改變?yōu)樗枰闹怠＞唧w操作方法是：依次直接鍵入所需改變的各相的幅值和相位值(在未完成前不按“確認”鍵)，在各值均輸入完后按“確認”鍵，裝置將立即同步地將各相輸出改變?yōu)殒I入的各值。

  開入量

  繼電保護測試儀各開入量是共用一個公共端的。接入保護的動作接點的時候，一端接測試儀公共端，另外一端接開入A、B、C、R、a、b、c中任一個。需要注意的是當接點是帶電位的時候，一定要把正電位接入公共端。

  在繼電保護測試儀本測試模塊中，開入量A、B、C、R、a、b、c均默認有效，互為“或”的關系，不需要某個開入量時，可選擇關閉。試驗時，保護的跳、合閘接點可接至任一路開入量中(在線路保護中，軟件默認開入R為重合閘信號接入端)。開入公共端(紅色端子)在接有源接點時，一般接電源的正極端。只要繼電保護測試儀接收到某路開入量的變位信號，即在該開入量欄中記錄下一個時間。

  如果有多路開入量變位，各路中將會記錄各自的時間。

  開關變位確認時間

  各種繼電器和微機保護，其接點的斷開與閉合常會有一定抖動。為防止抖動對試驗結果造成的影響，常設置一定的“開關變位確認時間”。一般來說對于常規的繼電器，開關變位時間設置為20ms，而微機型保護，開關變位時間設置為5ms就可。
