電力試驗設備有很多種類，開關類是其中重要的一種，了解它們的儀器測試原理，能很好了解一款產品。下面合眾電氣技術工程師介紹，真空開關真空度測試儀的儀器測試原理。

  將滅弧室兩觸頭拉開一定的開距，施加脈沖高壓；將滅弧室置于螺旋線圈內或?qū)⑿滦碗姶啪€圈置于滅弧室外側，向線圈施加磁場電壓，從而在滅弧室內產生與高壓同步的脈沖磁場。這樣在脈沖磁場和強電場的作用下，滅弧室中的電子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體的密度（即真空度值）成比例關系。對于不同型號的真空管（管型），由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定各種管型的真空度與離子電源間的對應關系曲線。當測知離子電流后，就可以通過查詢?cè)摴苄偷碾x子電流－真空度曲線而獲得該管型的真空度。測試電路示意圖如圖1所示。

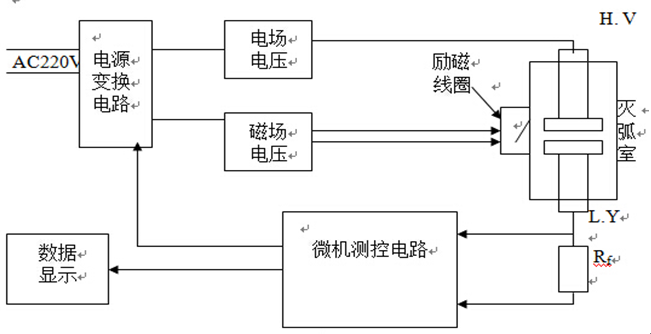

  圖1  滅弧室真空度磁控度放電法測試電路

  在常規磁控放電法測試滅弧室的真空度時，為了提高測試靈敏度，需從斷路器上卸下滅弧室，并置于螺旋管線圈內。這樣一來，滅弧室重新裝回?cái)嗦菲餮b置上時需要重新調整機械參數，工作量很大且需專業人士。使用新型磁線圈可以從側面包圍滅弧室，這樣就不必拆卸滅弧室。同時采用單片微機（單片微型計算機）進行同步控制與數據采集處理，提高了滅弧室真空度的現場測試靈敏度。

  本章是真空開關真空度測試儀的儀器測試原理，您需要電力絕緣測試設備或開關類檢測設備，都可以聯系合眾電氣客服，我們會安排專業的產品經理和您聯系。
