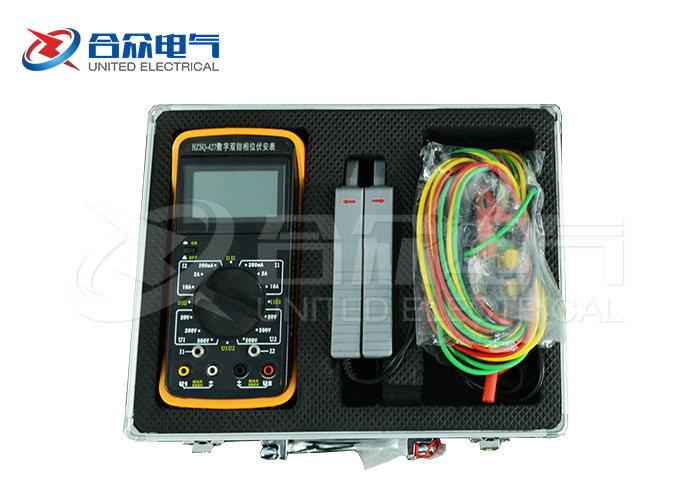

電力檢測設備的使用操作需要專業的說明書或指導，即使是一塊伏安表也有它的使用操作，電力安全我們不能大意。下面合眾電氣專家舉例介紹，數字雙鉗相位伏安表的使用操作。

  按下 ON-OFF 按鈕，旋轉功能量程開關正確選擇測試參數及量限。

  1、測量交流電壓

  將功能量程開關撥至參數 U1 對應的 500V 量限，將被測電壓從 U1 插孔輸入即可進行測量。若測量值小于200V，可直接旋轉開關至 U1 對應的 200V 量限測量，以提高測量準確性。

  兩通道具有完全相同的電壓測試特性，故亦可將開關撥至參數 U2 對應的量限，將被測電壓從U2 插孔輸入進行測量。

  2、測量交流電流

  將旋轉開關撥至參數 I1 對應的10A量限，將標號為I1的鉗形電流互感器副邊引出線插頭插入I1插孔，鉗口卡在被測線路上即可進行測量。同樣，若測量值小于2A，可直接旋轉開關至 I1對應的 2A 量限測量，提高測量準確性。

  測量電流時，亦可將旋轉開關撥至參數 I2 對應的量限，將標號為I2的測量鉗接入 I2 插孔，其鉗口卡在被測線路上進行測量。
  3、測量兩電壓之間的相位角

  測 U2 滯后U1 的相位角時，將開關撥至參數 U1U2。測量過程中可隨時順時針旋轉開關至參數U1各量限，測量U1輸入電壓，或逆時針旋轉開關至參數U2各量限，測量 U2 輸入電壓。

  注意：測相時電壓輸入插孔旁邊符號U1、U2及鉗形電流互感器紅色“ * ”符號為相位同名端。

  4、測量兩電流之間的相位角

  測 I2 滯后 I1 的相位角時，將開關撥至參數 I1I2。同樣測量過程中可隨時順時針旋轉開關至參數 I1 各最限，測量 I1 輸入電流，或逆時針旋轉開關至參數 I2 各量限，測量 I2 輸入電流。

  5、測量電壓與電流之間的相位角

  將電壓從U1輸入，用I2測量鉗將電流從 I2 輸入，開關旋轉至參數U1I2 位置，測量電流滯后電壓的角度。測試過程中可隨時順時針旋轉開關至參數 I2 各量限測量電流，或逆時針旋轉開關至參數 U1 各量限測量電壓。

  也可將電壓從 U2 輸入，用I1測量鉗將電流從 I1 輸入，開關旋轉至參數 I1U2 位置，測量電壓滯后電流的角度。同樣測量過程中可隨時旋轉開關，測量 I1 或 U2 之值。

  6、三相三線配電系統相序判別

  旋轉開關置U1U2位置。將三相三線系統的A相接入U1插孔，B相同時接入與U1對應的±插孔及與U2對應的±插孔，C相接入U2插孔。若此時測得相位值為300°左右，則被測系統為正相序；若測得相位為60°左右，則被測系統為負相序。

  換一種測量方式，將A相接入U1插孔，B相同時接入與U1對應的±插孔及U2插孔，C相接入與U2對應的±插孔。這時若測得的相位值為120°，則為正相序；若測得的相位值為240°，則為負相序。

  7、三相四線系統相序判別

  旋轉開關置U1U2位置。將A相接U1插孔，B相接U2插孔，零線同時接入兩輸入回路的±插孔。若相位顯示為120°左右，則為正相序；若相位顯示為240°左右，則為負相序。

  8、感性、容性負載判別

  旋轉開關置U1I2位置。將負載電壓接入U1輸入端，負載電流經測量鉗接入I2插孔。若相位顯示在0°～90°范圍，則被測負載為感性；若相位顯示在270°～360°范圍，則被測負載為容性。

  以上是數字雙鉗相位伏安表的使用操作。如果需要更多電力檢測設備，請聯系合眾電氣客服，我們將安排專業的技術工程師和您對接。
