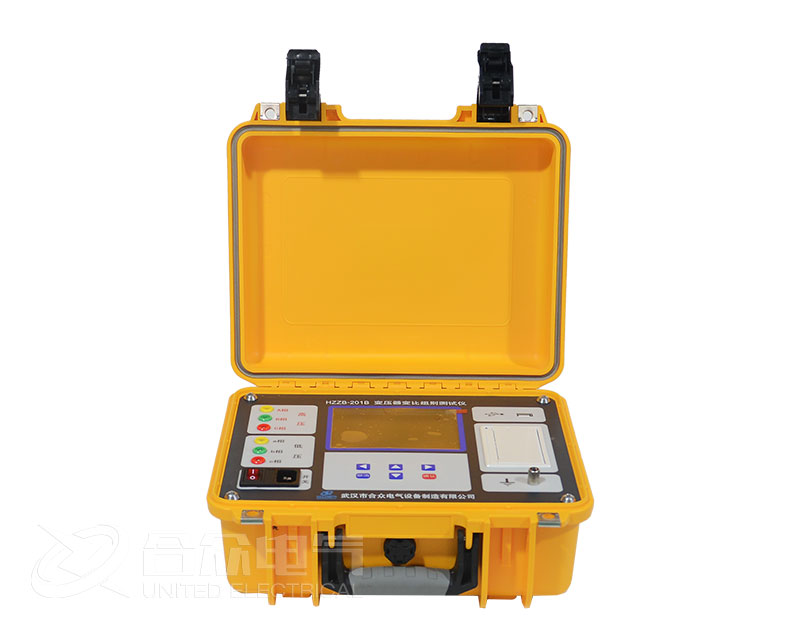

全自動變壓器變比組別測試儀的操作方法

1、接線：將儀器端子(A、B、C、a、b、c)與變壓器端子(A、B、C、a、b、c)對應接好，注意高低壓千萬不要接反，否則可能損壞儀器。

2、打開電源開關，接著顯示自檢1;自檢2;自檢3;通過，表示儀器正在自檢，zui后分別顯示上次試驗的變比，分接百分比、組別、信息顯示欄(誤差顯示欄)顯示“自檢通過”，表明儀器正常，可進行下一步操作。

3、按<參數>鍵，依次輸入變比，分接間距、組別，直至參數指示燈熄滅，如本次試驗所用參數與前次相同，此項操作可省略。

4、用分接調節鍵調整分接點，每按一次該鍵，分接值移動一個分接間距，如按分接調節鍵，分接顯示欄無任何反應，則說明分接間距沒有設置，此時可按參數鍵，設置分接間距。

5、測量方法

a、三相連續：按<三相連續>鍵，鍵燈亮，按<開始>鍵，鍵燈亮，儀器開始測量，并自動進入記錄狀態，每測完一相，發出提示音，進入下一相測量，全部完成后，自動停止。

b、單相：按鍵，鍵燈亮，按<開始>鍵，鍵燈亮，儀器開始測量待誤差顯示穩定后，記下該數據，按<停止>鍵，鍵燈亮，完成AB相的測試。同樣完成BC、CA相的測量。

6、打印

a.如需打印，必須在測量操作前按記錄鍵，鍵燈亮，儀器進入自動記錄狀態，自動記錄以后每次測量操作的數據，切斷電源，如果用三相連續功能進行測量，儀器自動記錄，測量前無需按<記錄>鍵。

b.按打印鍵，屏幕顯示“正在打印”，稍候屏幕顯示“打印完畢”即可完成打印。如在打印過程中按任意鍵，屏幕顯示“中止打印”，即可中途退出打印。如果內存中沒有數據，按打印鍵，則打印鍵燈和記錄鍵燈同時閃爍，屏幕顯示“內存空”不能打印。

C.當然，如果以前試驗數據不用保留，則在測量操作前清除數據。按<清除內存>鍵，如內存已空，則清除內存鍵燈和記錄鍵燈同時閃爍，屏幕顯示“內存已空”，如內存未空，則屏幕顯示“清內存嗎?”，再按清除內存鍵，則清除內存，則中止清除內存，屏幕顯示“中止清內存”。內存已滿時，<打印>和<清除內存>鍵燈閃爍提示，連續按兩下<清除內存>鍵，可以清除舊數據。

7、變比組別測試儀其它功能鍵的使用

a、<顯示實測變比>鍵：如果需要在測量過程中觀察實測變比值，則在測量前按<顯示實測變比>鍵，鍵燈亮，表明測量過程中可以顯示實測變比值。再次按<顯示實測變比>鍵，鍵燈滅，則在測量過程中不顯示實測變比值。

b、<分接在低壓側>鍵：大部分變壓器的分接在高壓側，測分接在低壓側的變壓器時，使用此鍵，鍵燈亮，再按此鍵，鍵燈滅，多數情況下，此鍵燈應是熄滅的。

c、<分析組別>鍵：如果事先不知道三相變壓器的組別，則將三相變壓器測試線接好，按<分析組別>鍵，鍵燈亮，按<開始>鍵，儀器開始工作，約需70秒時間，組別和變比測試結果會顯示出來。儀器不分析單相變壓器組別，僅為0或6，如果極性錯誤，組別顯示窗閃爍，提示錯誤。有的變壓器分析組別時錯誤，但輸入?yún)?shù)能正常測量，其原因是變壓器鐵芯插片對稱性不好，在一個柱激磁時，其它柱磁分布誤差較大。

d、<自檢>鍵：按<自檢>鍵，儀器開始自檢。首先，依次點亮全部顯示器，供操作者檢查，然后，檢查分壓器和測量回路是否工作正常。

e、數字鍵：數字鍵是復合功能鍵，在<參數>鍵燈亮時有效。比如數字“0”在參數鍵燈亮時，按<打印>鍵，則輸入0，如參數燈滅時，按<打印>鍵，則打印。
