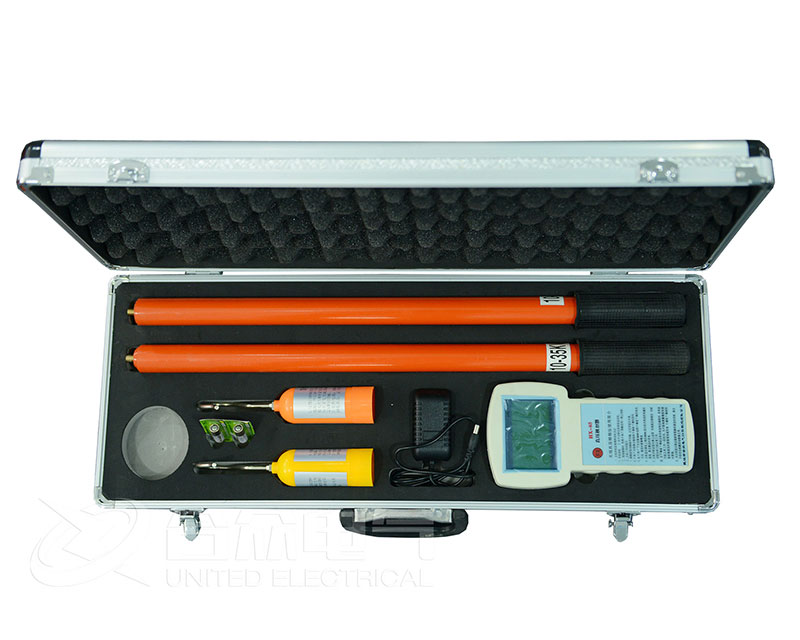

無線核相器適合6KV～35KV輸電線路帶電核相作業，同時具有驗電功能。采用無線傳輸技術，操作安全可靠，使用方便，克服了有線核相器的諸多缺點，符合國家電力安全工器具質量監督檢驗測試相關標準。與有線核相器相比，其主要優點是去掉了連接兩個電網（電源）兩端的引線，使用不受任何地形和設施構架的方式限制，提高了安全性。

無線核相器使用說明

1、開機自檢

使用之前取出發射器 X和發射器Y，將自檢線一端接入220V電源，另一端分別連接發射器X和發射器Y的掛勾。連接絕緣桿。

打開接收器，顯示起始波形后即可。

2、無線核相器現場使用

使用前必須遵守《電力安全工具預防性試驗規程》工作要求。

將發射器X和發射器Y分別連接絕緣桿。根據電壓自選長度。掛到高壓相線上。

打開接收器電源開關，即可顯示測試結果。

無線核相器現場核相說明：

先將X和Y采集器分別掛到同一高壓線路上，主機顯示屏應顯示X、Y同相。

在高壓線核相時應分別將 X和 Y采集器按以下方法排列進行核相：AA′同相 000°左右，AB′不同相 120°左右，BB′同相 000°左右， BC′不同相 120°左右，CC′ 同相 000°左右。

如果要得到精確數值，應將其中一采集器放到高壓線一采集點上不動，再將另一采集器圍繞高壓線另一采集點前后左右移動，以找出的相位角度。

在核相時，如 AA′、AB′、BB′. BC′、CC′的測試數據均為顯示不同相，這是由于所測的兩組供電線路接線組別不同，可能會出現 30或 60°的相位差。

下面介紹出現這種情況時的測量標準（以 30°相位差為例）：測試方法與①和②相同，所測結果以應為：AA' 不同相 30°、AB'不同相 120°,BB'不同相 30°, BC'不同相 120°、CC' 不同相 30°(注：120°和 240°只表示正相序或逆相序)。

在測量≥10KV時，X和 Y可直接同時放在導線或絕緣皮上進行核相。

在≥66KV核相時，X和 Y采集器可以采取接觸或非接觸方法核相。（如測量110KV-220KV時，將 X和Y采集頭放在高壓電線下方300mm至1000mm處。）

測相序:假設某條線為 A相，將 X放在A相上，Y放在另一相上，如顯示 120°則說明是順相序，該相應為“B"，如顯示 240°則是逆相序，該相應為“C"。

驗電：將其中一個采集器掛在高壓電線上，如主機屏幕顯示相應采集器的符號，則說明該高壓線有電。相反， 如主機屏幕不顯示該采集器的符號，則說明該高壓線無電。

無線核相器使用注意事項

1、現場操作必須遵守《電力安全工具預試規程》工作要求。

2、使用過程中避免同時使用無線電發射裝置（對講機等），以免干擾接收器。
