9寸彩色大屏，windows操作系統，人性化操作界面直觀，觸摸屏；
開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜；
機內提供DC6～270V/20A數字可調斷路器動作電源。
一、產品概述：

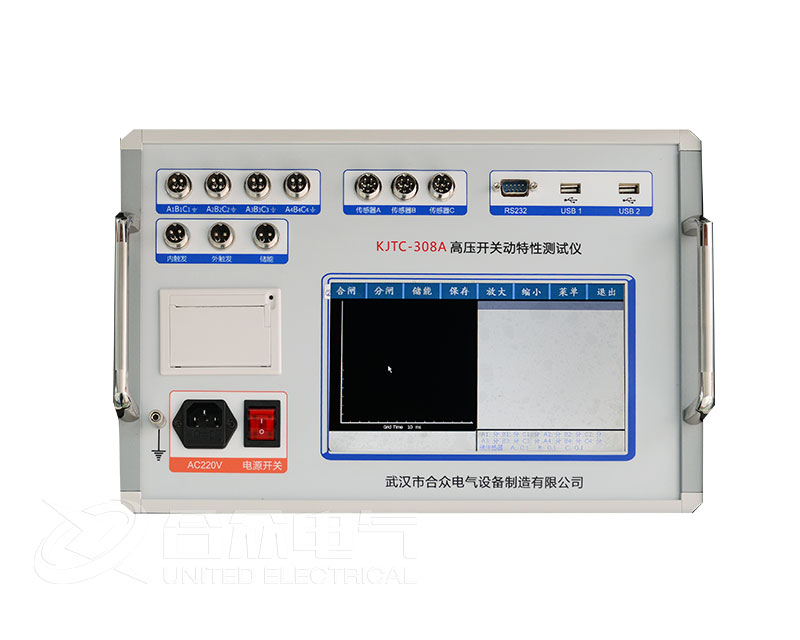

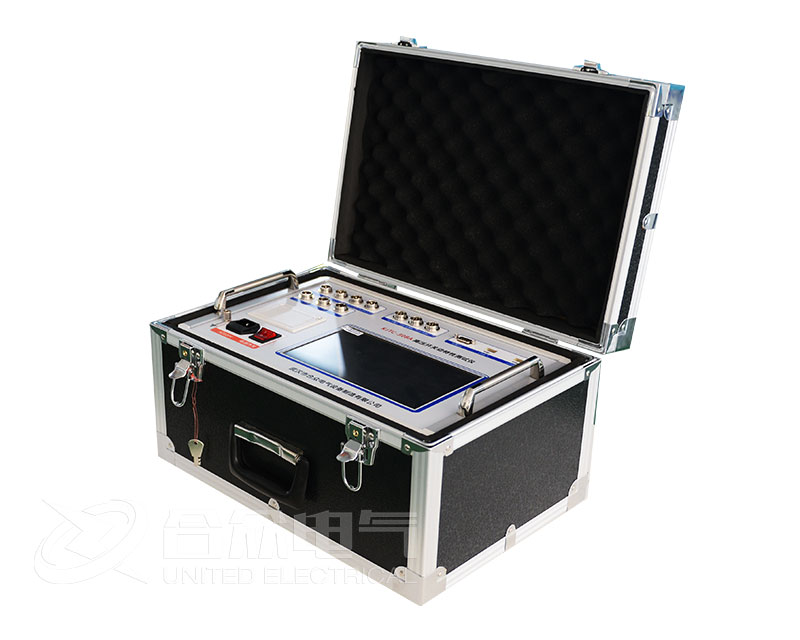

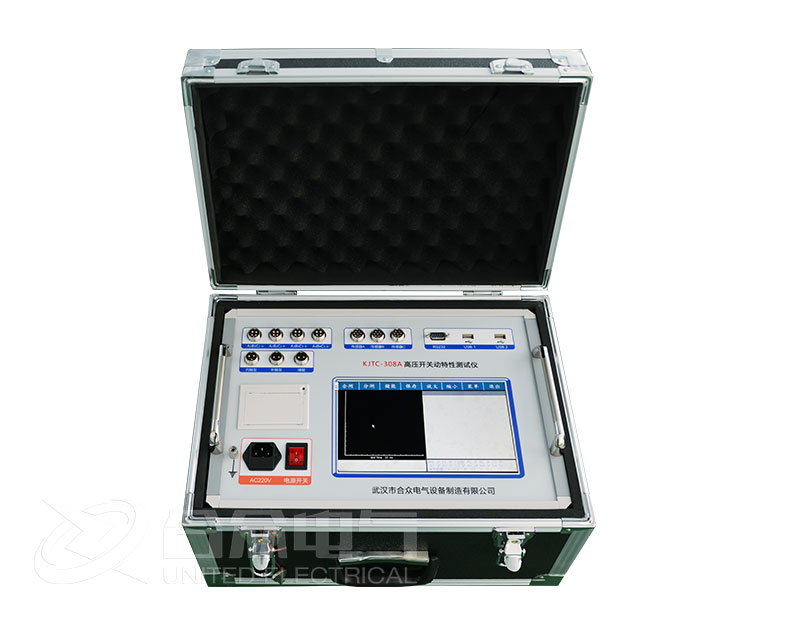

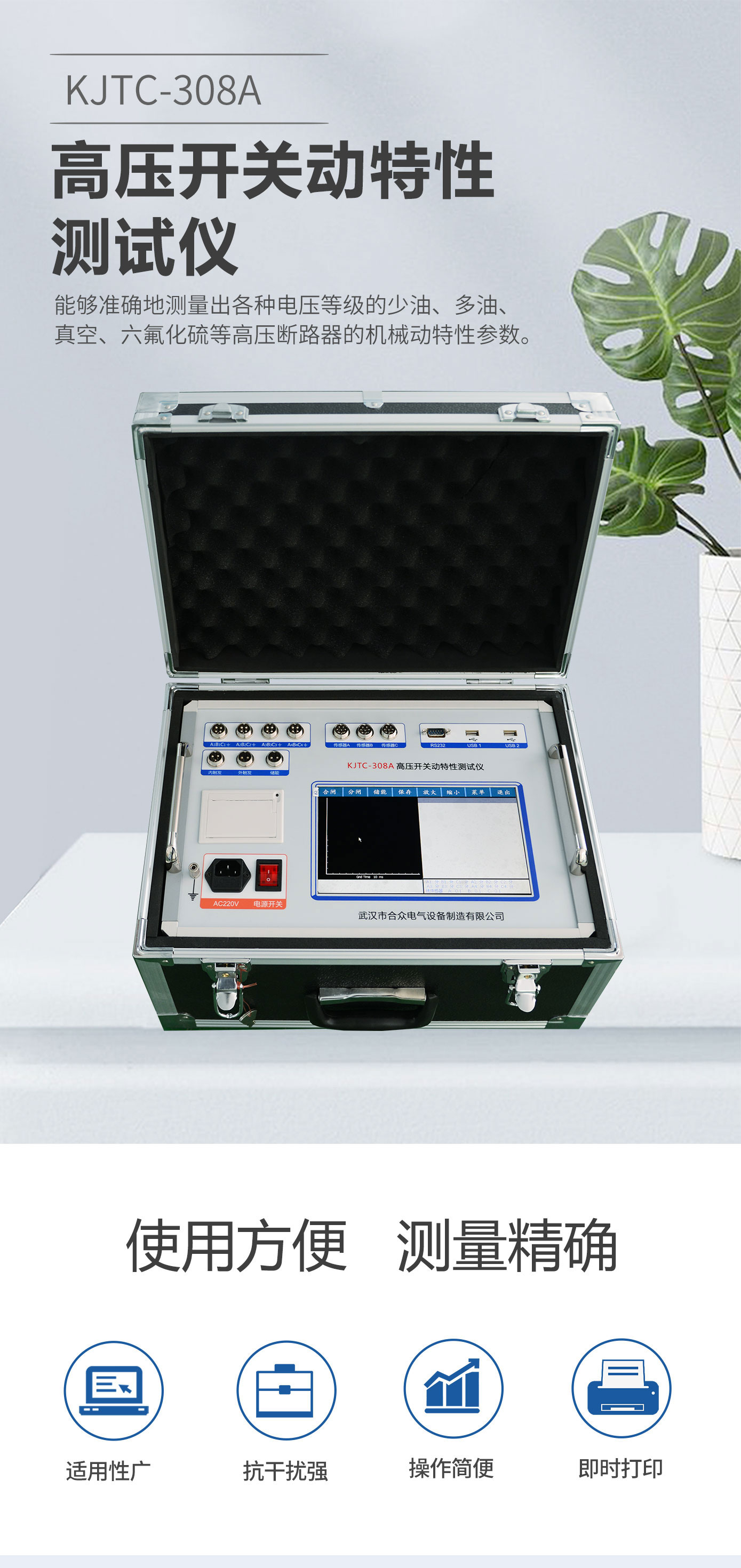

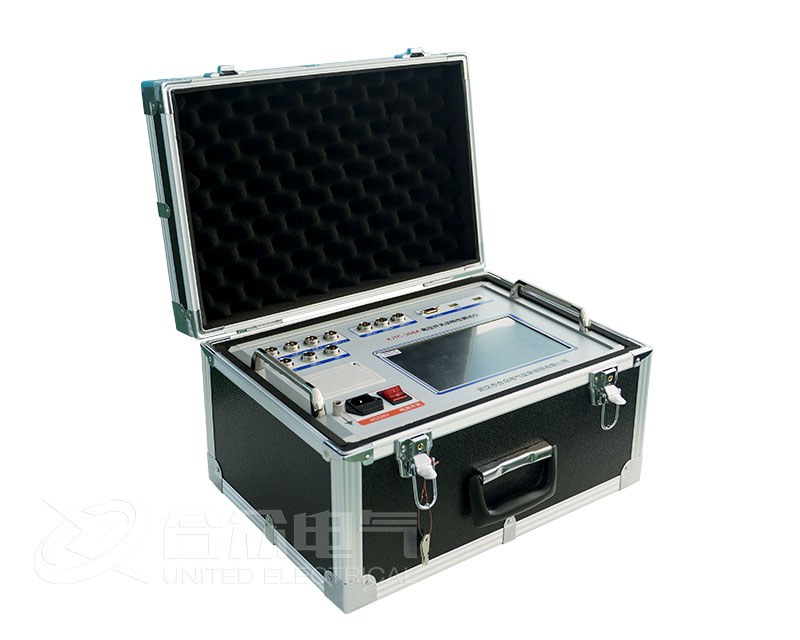

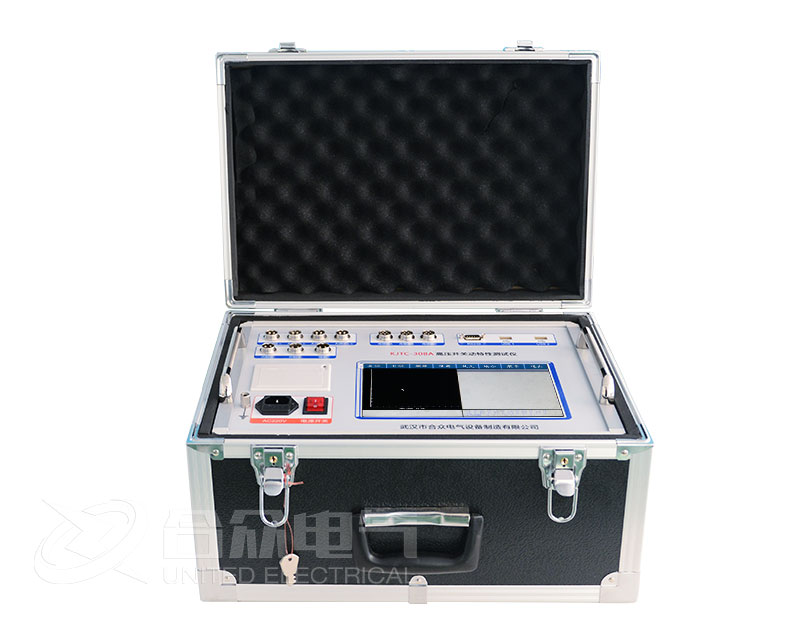

KJTC-308A高壓開關特性綜合測試儀，斷路器動特性測試儀即（高壓開關機械特性測試儀）是依據最新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2017為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。
產品別稱：高壓開關機械特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性測試儀、斷路器機械特性測試儀、斷路器綜合測試儀、高壓開關時間特性測試儀、高壓開關特性測試儀、開關特性測試儀、斷路器測試儀、開關參數測試儀、開關儀。
二、產品特點：

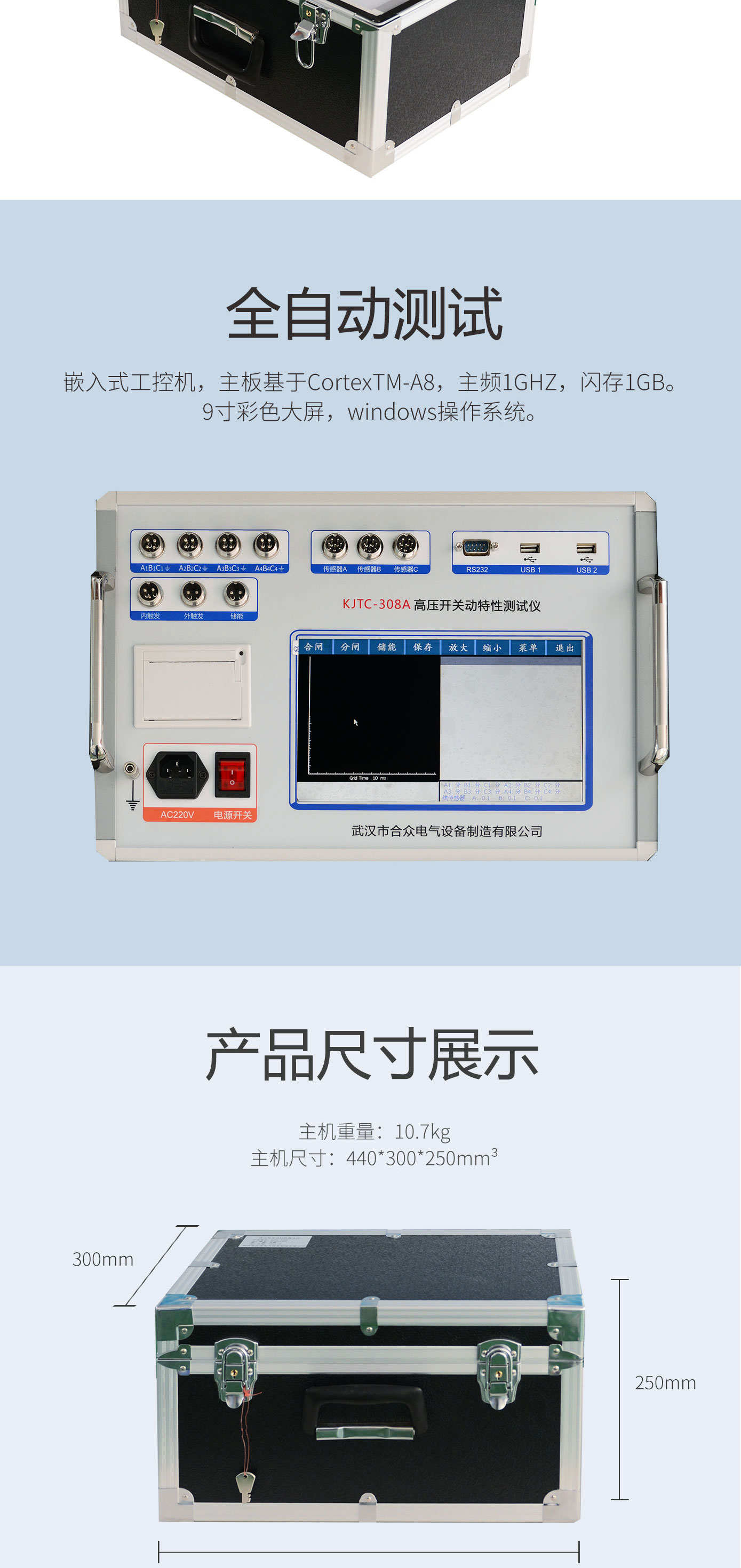

1、本儀器為嵌入式工控機，主板基于CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。9寸彩色大屏，windows操作系統，人性化操作界面直觀，觸摸屏，支持中英文輸入，便于現場操作人員使用。
2、高速熱敏打印機，方便現場打印測試數據。
3、機內集成式操作電源，無須現場二次電源，使用方便快捷?？商峁〥C6～270V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。
4、配備直線傳感器、旋轉傳感器、萬能傳感器、激光傳感器（選配）以及支架、專用固定多功能接頭，安裝極為方便，簡捷。

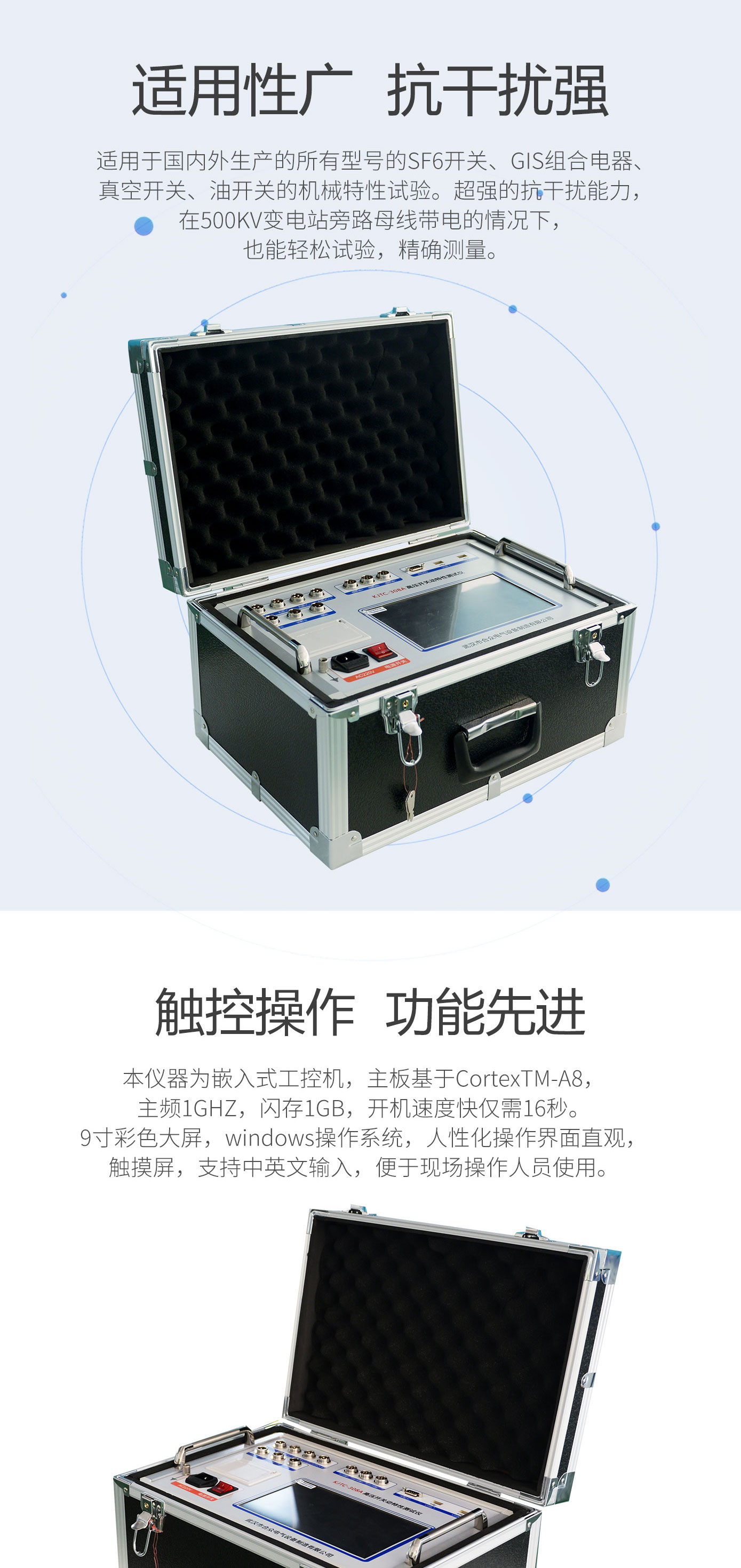

5、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
6、開關動作一次，得到所有數據及圖形，測試數據和圖形同屏顯示，速度可進行再計算，無需再測試。
7、主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。
8、配備2個USB接口，可接鼠標操作儀器，可直接把數據保存到U盤，上傳到計算機進行分析、保存。RS232接口聯機操作（選配）、WIFI操作選配。
9、同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口、1路速度(3路速度選配)。
10、內含包絡線，通過一臺開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。
11、內部抗干擾電路可滿足500KV變電站內可靠使用。
1、時間測量：
12路固有分閘（合閘）時間
分閘（合閘）相內不同期
分閘（合閘）相間不同期之差
合閘（分閘）彈跳時間（彈跳次數）
不同期測試范圍：0.10ms～99ms，分辨率：0.01ms；
內觸發測試范圍：0.10ms～999ms，分辨率：0.01ms；
1000ms～9999ms，分辨率：0.1ms；
10000ms～200000ms，分辨率：1ms。
外觸發測試范圍：0.01ms～200s
在1000ms以內準確率：0.05%±1個字
2、速度測量：剛分（剛合）速度
指定時間段（行程段或角度段）平均速度
3、測速范圍：1mm傳感器 0.01～25.00m/s；
0.1mm傳感器 0.001～2.50m/s；
345°角度傳感器 0.01～25.00m/s。
激光傳感器0.01～15.00m/s。
4、行程測量：動觸頭行程（行程）（3路行程測量選配）
接觸行程（開距）
超行程
過沖行程或反彈行程
5、測量范圍：直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm。
旋轉傳感器：345°，測量范圍：0-1000mm，分辨率:0.08°。此傳感器有15度的無效區，安裝時在儀器可看到傳感器有效區域，數值顯示在160-200度左右為佳。
加速度傳感器測量范圍：0-300mm，分辨率:0.1mm。
6、線圈電流：最大電流20A，分辨率：0.01A。
7、線圈電阻測量范圍：0～2000Ω，分辨率：0.01Ω。
8、儀器電源：AC220V ± 10%；50Hz ±10%。
9、直流電源輸出：DC6～270V連續可調，DC24V≤15A（短時），DC220V≤ 20A(短時)。
10、外觸發觸發電壓：AC/DC10-300V，電流≤120A
11、隔離開關測量范圍：
1）電壓輸出：DC6～270V（可調）；
2）電源輸出時間：0.01-20秒（可設置）；
3）斷口信號最大采集時間為200秒；
4）可測斷口合、分閘時間、三相不同期、彈跳時間及次數。
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量等管理體系要求。
我們將嚴格按照《質量及售后服務承諾書》執行相關產品服務，切我們一如既往地深信優質、系統、全面、快捷的服務是企業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的質量管理、先進的技術創建國內一流的服務企業為目標，制定了"規范管理制度，嚴格過程控制，保證產品質量，服務顧客滿意"的質量方針，多年來堅持"用戶第一"的原則，構建良好的銷售、售后服務體系，為客戶提供更優質的售前、售中及售后服務!
我們的售后服務承諾是：“3個月內包退，1年內包換、3年免費維修，終身維護”。在未來的日子里，我們將一如既往的堅持三類星級服務！
注：產品詳細信息以實物為準，請購買前與銷售人員進行確認，具體型號參數請參考說明書。
本服務承諾最終解釋權歸武漢市合眾電氣設備制造有限公司所有。
如有任何疑問，歡迎致電：400-027-8848。
