雷電沖擊電壓發生器全波及截波的波形說明

沖擊電壓發生器就是一種產生脈沖波的高電壓發生裝置。它被用于研究電力設備遭受大氣過電壓(雷電) 時的絕緣性能。沖擊電壓的破壞作用不僅決定于波形、幅值、還與波形陡度有關。目前國內沖擊電壓發生器能產生8種沖擊波形。

下面簡單介紹一下GB311《高壓輸變電設備的絕緣配合-高電壓試驗技術》規定了三種標準沖擊波形:

(1)1.2/50微妙標準雷電沖擊全波;

(2)1.2/2~5微妙標準雷電截波過零系數0.25-0.35;

(3)250/2500微妙的標準操作沖擊波Tf為20~250us,90%持續時間為200us過零時間≥500us;

IEC517 規定GIS組合電器現場沖擊試驗的二種標準沖擊波形

(4) Tf<15微妙的振蕩雷電沖擊波;

(5)Tcr>100微妙的振蕩操作沖擊波;

DL/T557《高壓線路絕緣子陡波沖擊耐受試驗》規定了線路絕緣子陡波沖擊耐受試驗的標準沖擊波形;
(6)Tf=100~200毫微妙的陡波沖擊波陡度2500KV/uS,最大輸出電壓幅值500KV,適用于高壓線路B型絕緣子陡波沖擊耐受試驗。

JB5892《高壓線路用有機復合絕緣子技術條件》規定了有機復合絕緣子陡波沖擊耐受試驗的標準沖擊波形。

(7) 陡度大于1000KV/uS的陡波沖擊波最大輸出電壓幅值600KV,適用于高壓線路用有機復合絕緣子陡波沖擊耐受試驗DL474.6《變壓器操作波感應耐壓試驗規定了變壓器操作波感應耐壓試驗的標/準沖擊波形。

(8)Tcr>100微妙,Tz>1000微妙,Td90) >200微妙的操作波沖擊波適用電力變壓器操作波感應耐壓試驗。

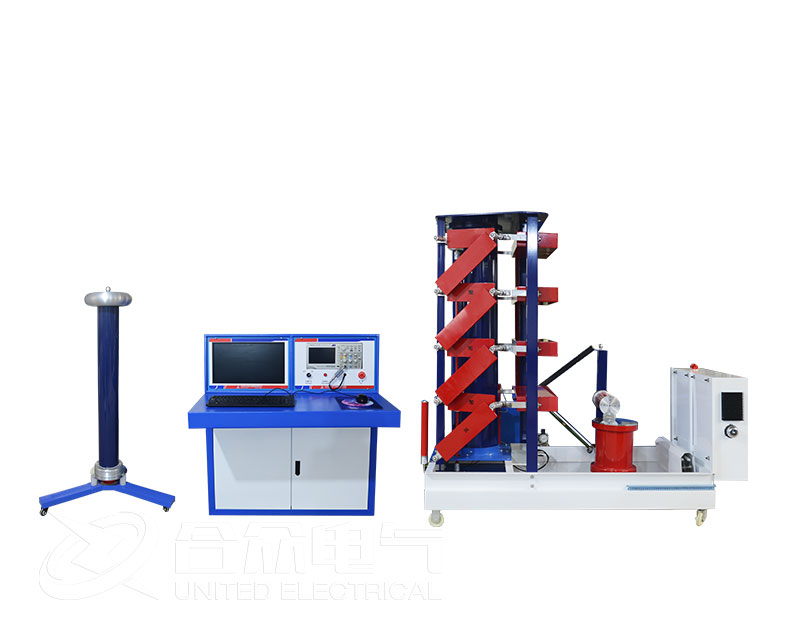

沖擊電壓發生器

沖擊電壓發生器主要是用來產生標準雷電沖擊全波截波。要進行沖擊電壓試驗,就必須先知道沖擊波形的規范性。

全波標準規定:

(1)波前時間T為1.2uS,允許誤差士30%;

(2)半峰值時間Tt為50uS,允許誤差士20%;

(3)試驗電壓Um,允許偏差士3%,是指規定值和實測值之差,不是指測量誤差;

(4)當實際波形波前部分有振蕩(過沖) 及波尾過零呈衰減振蕩波時,規定振蕩幅值不應超過0.05Um,衰減振蕩波反沖波幅值ur/Um<0.5

波形圖畫法:

以波峰值的30%和90%的兩點的聯線與橫軸的交點為視在原點01,從這點到上述聯線與由平行線的交點C所作的橫軸垂線之間的距離為波前時間Tf,以及把O1與在波尾的1/2波峰值點所作橫軸垂線之間的距離為波尾時間Tt。T1=1.67T

截波標準規定:

(1)波前時間Tf為1.2uS,允許誤差士30%;

(2)截波時間Td為2~5uS;

(3)試驗電壓Um,允許偏差士3%,是指規定值和實測值之差,不是指測量誤差。

(4)當實際波形波前部分有振蕩 (過沖規定振蕩幅值不應超過0.05Um,反沖波幅值ur/ Um過零系數規定為 0.25~0.35。

波形圖畫法:

以D點與反波峰值的幅值的30%和90%的兩點的聯線與反波峰值的交點為N,與D點橫向平行的交點為M,從M點所作的橫軸垂線與O1之間的距離為截波時間Td。T1=1.67T。
