真空斷路器是電力系統中普遍使用的高壓電器，其核心部件是真空滅弧室由于滅弧室是以真空條件作為工作基礎的，所以它不象油開關，SF6開關那樣容易檢測其質量。傳統上，真空斷路器用戶判斷滅弧室真空度的方法是工頻耐壓法，這種方法只能粗略判斷真空度嚴重 化的滅弧室，而當真空度劣化到10-2-10-1Pa時，雖然擊穿電壓沒有降低，但滅弧室已不合格，同時由于施加高壓，對真空開關的絕緣有損傷，有些真空滅弧室的生產廠家已經禁止使用工頻高壓來檢查真空斷路器的絕緣了。

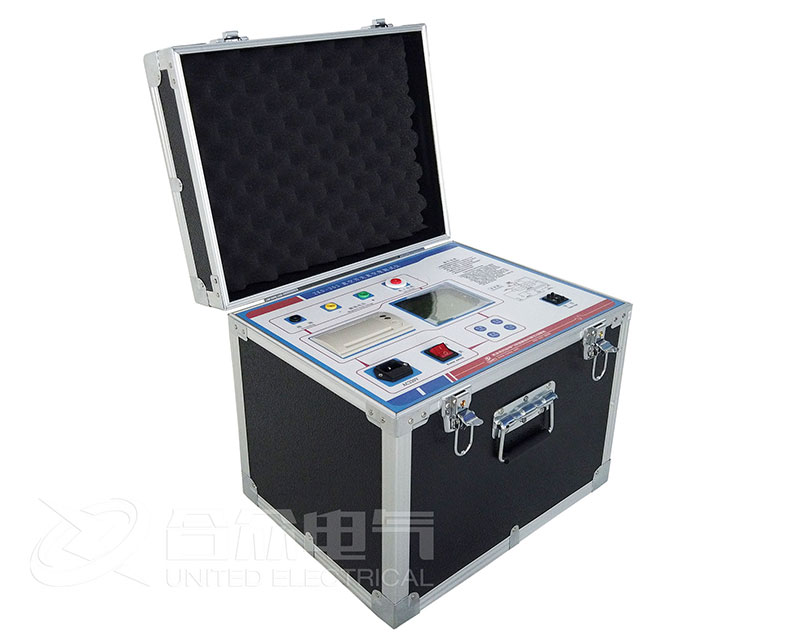

真空斷路器真空度測試儀是真空滅弧室的真空度的鑒定設備，它以磁控放電為原理以單片計算機為主控單元，測試過程完全實現自動化。該儀器的采樣設計一改以往采用電流峰值做標定的方法，而采用離子電荷來做標定。這樣，有效地抑制了測試過程中瞬態電源的干擾，使測試穩定可靠。中千采用計算機為主控單元，該儀器能很方便地扣除由于環境因素產生的漏電電流。本儀器最突出的特點是:實現了真空滅弧室的免拆卸測量，直接顯示真空度值，使真空斷路器用戶詳細掌握滅弧室的真空狀態，為有計劃地更換滅弧室提供了可靠的依據，為電網的安全運行提供了有力保障，克服了工頻耐壓法僅能判斷滅弧室是否報廢的缺陷。

真空度測試原理

將滅弧室的兩觸頭拉開一定的開距，施加脈沖高壓，將電磁線圈環繞于滅弧室的外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場，這樣在脈沖磁場的作用下，滅弧室中的電子做螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。對于不同的真空管，在同等真空度條件下，離子電流的大小也不相同，當測知離子電流后，通過離子電流一真空度曲線，由計算機自動完成真空度的計算，并顯示真空度值。

試驗注意事項

1、真空斷路器真空度測試儀應可靠接地;

2、為了提高測量準確度，測試前應將真空開關外表面擦試干凈3、請正確選擇真空管的管型;

3、測試過程中，高壓輸出端會輸出約30kV高壓，請保持其與人體及低壓線端的。

4、絕緣距離(建議與人體保持 1米以上距離) ，磁場電壓輸出端輸出約400V電壓請注意安全。

5、真空斷路器真空度測試儀進行試驗時，接線應先連接磁控線圈、真空管的連線，然后再與儀器相連。測試完成后拆線應先拆除與儀器相連的測試線，然后再拆除與磁控線圈真空管的連線，如在使用時忘記連接磁控線圈而直接按測量鍵時，應立即關閉電源，重新接好磁控線圈，請注意此時磁場電壓輸出端會有較高電壓，請接線時勿接觸導體部分，以免被電容上的殘余電壓擊傷。

6、測量完畢后磁場輸出端仍可能有殘余電壓，請注意安全。
