試驗項目：絕緣電阻及交流耐壓試驗

試驗方法：

輔助和控制回路交流耐壓值為2000V，可采用普通試驗變壓器或2500V兆歐表?yè)u測1min代替。

安全措施及注意事項：

試驗中回路中不應有其它工作進行，使用兆歐表測量后應充分放電。

試驗標準：

1、絕緣電阻不低于10MΩ；

2、交流耐壓不應有擊穿情況，且耐壓試驗后的絕緣電阻值不應降低。

試驗項目：導電回路電阻

試驗方法：

將SF6新路器合閘，將導電回路測試儀試驗線接至斷路器一次接線端上，電壓線接在內側，電流線接在外側，如采用直流壓降法測量，則電流應不小于100A。

安全措施及注意事項：

接線時應做好應做好防感應電觸電和防止高空墜落措施，注意保持與帶電設備距離。

試驗標準：

交接導電回路電阻數值應符合制造廠的規定。

試驗項目：斷路器斷口間交流耐壓

試驗方法：

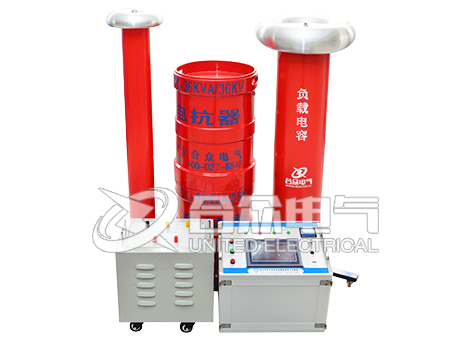

1、交流耐壓一般采用串聯諧振回路，具體可分為工頻串聯諧振和變頻串聯諧振，對斷路器進行合閘對地、斷口間進行耐壓。時間為1min，試驗電壓為出廠試驗電壓值的80%。

2、試驗在SF6氣體額定壓力下進行。

安全措施及注意事項：

試驗設備周圍設圍欄并有專人監護，試驗過程應有人監護并呼唱，負責升壓的人要隨時注意周圍的情況，一旦發現異常應立刻斷開電源停止試驗，查明原因并排除后方可繼續試驗。

在試驗過程中，如果發現電壓表指針擺動很大，電流表指示急劇增加，絕緣燒焦氣味或冒煙或發生響聲等異?，F(xiàn)象時，應立即降低電壓，斷開電源，被試品進行接地放電后再對其進行檢查。

試驗標準：

試驗中無擊穿、閃絡。
