CT伏安特性試驗

1、試驗接線

1)CT伏安特性試驗可以選擇單機試驗和外接調壓器試驗，單機試驗是指只需要利用儀器的內置調壓器進行試驗，不需要外接任何升壓儀、升流和調壓儀器。

2) CT伏安特性外接調壓器試驗接線略有差別，外接調壓器試驗使用選配的調壓器進行伏安特性試驗，在 CT 伏安特性試驗設置界面中選擇外接調壓器試驗則會進入外接調壓器試驗環境，外接調壓器試驗開始后，用戶控制調壓器升壓，互感器特性綜合測試儀不斷采集 CT 二次側的電壓和電流實時數據，一旦采集的電壓或電流值超過設定的任何一項時，試驗就會自動停止。

3)外接升壓器試驗接線增加了升壓器的線路連接，外接升壓器使用選配的外接升壓器進行伏安特性試驗，在 CT 伏安特性試驗設置界面中選擇外接升壓器試驗，則會進入外接升壓器試驗環境，試驗過程與操作和單機試驗相同。

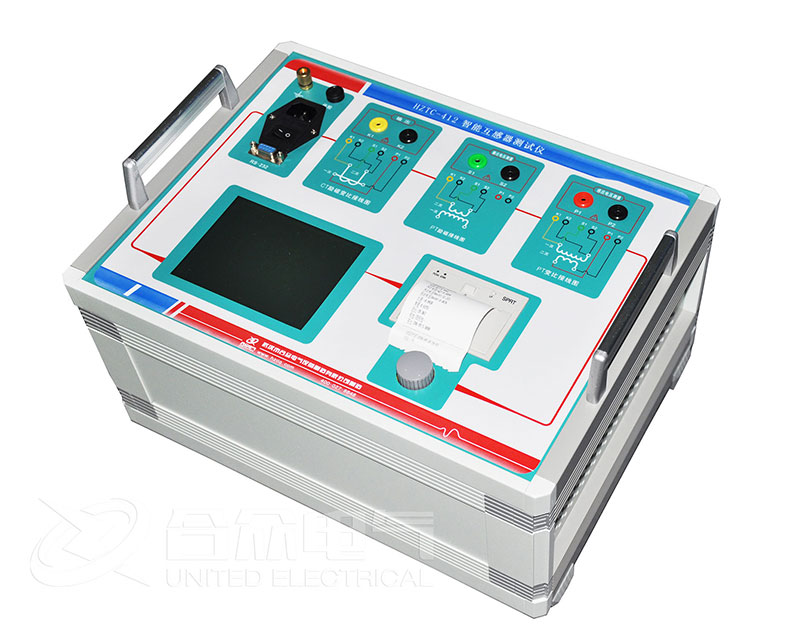

互感器特性綜合測試儀試驗參數設置

進入CT測試主界面后，轉動旋轉鼠標將光標移動到“伏安特性試驗”選項按下旋轉鼠標就可進入伏安特性試驗設置界面，轉動旋轉鼠標可以改變當前所選擇選項數值，將光標移動至“返回”，按下鼠標則可返回至 CT 測試主萊單界面，CT 伏安特性參數設置界面的各參數含義如下:

1)最大輸出電流：設置 CT 伏安特性測試時的最大二次電流值，此值一般設置為 CT 的額定二次電流，例如: 600A/5A 則二次最大電流一般設為 5A。600A/1A則二次電流一般設為 1A，儀器內置互感器二次側所測量的最大電流范圍 1-20A。

2)最大輸出電壓：二次最大電壓是指 CT 伏安特性試驗時的電壓停止條件如果不太確定可設為 400V 進行試探性的試驗，如果試驗完成后，400V 時 CT 還沒有達到飽和則可將此電壓設高，在 AC220V 電源輸入情況下最大輸出電壓為600V，在 380V 輸入下最大輸出電壓可達 1000V.

3)理論拐點電流：估計的拐點電流值，理論拐點一般為 CT 額定電流的0.1-0.2 倍，可據此設置一個分段點電流值，分段點范圍一般可設為是:0.1-1.0A，“理論拐點” 與下面的“拐點前步長”、“拐點后步長”結合在一起對測試過程的電壓電流數據個數進行控制。

4)拐點前步長：理論拐點電流以前的電流采集，按這個設定值的n倍進行記錄,電流和電壓數值的采集是同步進行的,拐點前步長數據采集范圍可以設定為:0.01-0.50A。

5)拐點后步長：理論拐點電流以后的電流采集，按這個設定值的 n倍進行記錄，拐點后步長記錄范圍是: 0.1-2.5A，且是 0.1A 的倍數。
