地網接地電阻測試儀干擾分析

在運行變電站的惡劣電磁環境下進行接地網測試過程中，外界干擾非常嚴重，干擾信號比較復雜，可能導致各種不同的誤差，主要包括：

1）外界電磁場在電壓極測量引線上產生感應電壓（工頻占主要成分），其數值有時可達數伏，將導致測量結果出現較大的誤差；

2）外界電磁場在電流極測量引線上產生感應電壓，因電流極回路的阻抗比較小，將在回路中形成較大的干擾電流，也會導致測量誤差；

3）地中往往有干擾電流存在（成分比較復雜），它所產生的電壓降也會導致測量誤差；

4）當電流線和電壓線之間距離較近時，測量線之間存在互感，由此會帶來測量誤差。

由于大中型接地網測試比較困難，誤差來源比較復雜，地網的接地電阻值也比較小，因此，要保證測量結果的準確性，必須掌握正確的測量方法，并采用抗干擾性能好的測試儀器。

現場實測表明，在運行變電站的電磁環境條件下，即使采用倒相法等傳統的抗干擾措施，測量結果也很不穩定，測量誤差仍比較大（有時已遠超過允許的范圍），測試結果的可信度大大降低，從而導致地網評估結論無法反映地網的真實狀況。其主要原因在于試驗電流的頻率與外界工頻干擾的頻率相同，同頻率的外界工頻干擾信號是很難剔除干凈的。其次，干擾信號中的諧波、高頻和直流等成分的影響也不容忽視。

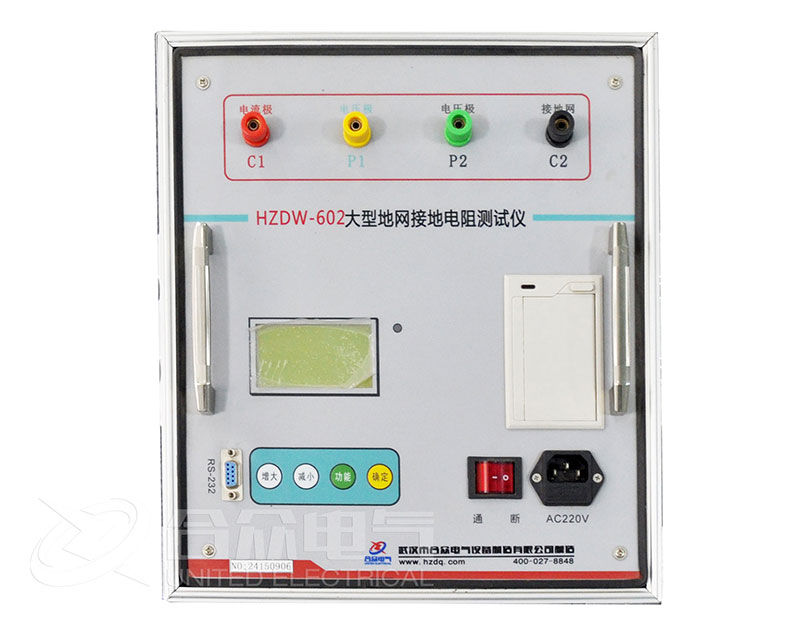

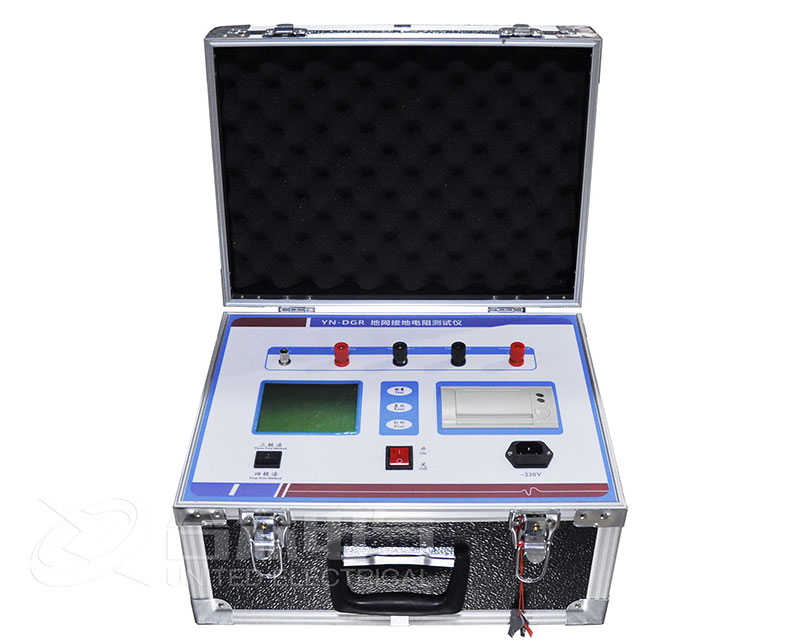

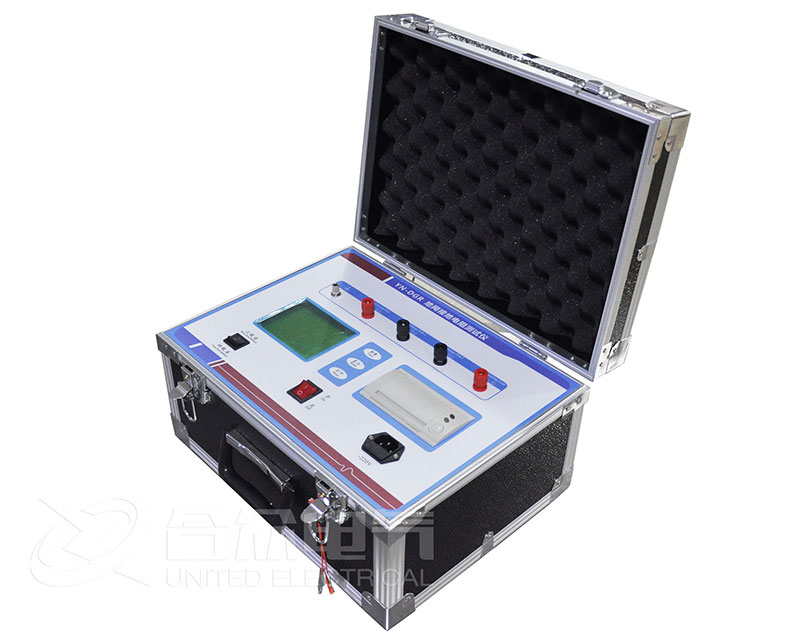

地網接地電阻測試儀，由于采用了獨特的抗干擾技術，從而有效解決了接地網測試的關鍵技術難題。它采用接近于工頻的異頻試驗電流（頻率為45Hz和55Hz）進行測試，并應用高端的數字信號處理和濾波技術等，有效剔除了外界干擾信號（包括工頻、諧波、高頻、以及直流分量等成分），從而大大提高了接地網測試的精度?，F(xiàn)場應用和實驗室考核結果表明，即使電壓極測量引線的干擾電壓達10V，電流極回路的干擾電流達1A時，本儀器仍可獲得準確的測量結果。

地網接地電阻測試儀從根本上擯棄了傳統“工頻電流法”的諸多缺點和不便（難以消除工頻干擾的誤差、試驗設備笨重、試驗電流太大有可能影響繼電保護裝置的正常工作等）。大量的現場應用結果表明，該儀器結構設計科學合理，測量精度高，性能穩定，功能齊全，使用方便，集中體現了接地網測試技術的最新研究成果，是測量地網接地電阻的理想裝置，可廣泛應用于電力、石油、化工、電信、軍工、鐵路、機場及工礦企業的接地網測試。
