變壓器直流電阻測試儀使用方法說明

1.接好AC220V電源線,打開電源開關,接好供電線、測量線。

2.系統開機進入初始狀態后,可按“選擇/打印”鍵來選擇所需要的供電電流。

按“選擇/打印”鍵可進行循環選擇。

測量同一變壓器同一電壓等級的各項繞組時,應選擇相同的電流進行測試,避免造成系統誤差。一般來說變壓器容量越大,繞組的電阻值越小,選擇的測試電流應該越大。如果量程允許,高壓繞組測量選用5A或10A電流,低壓繞組測量選用20A或40A電流最佳。

3.按“確認”鍵后,儀器對繞組供電,測試過程開始。

“電流指示”表頭逐漸偏轉,指示所選擇的供電電流,顯示屏順序顯示:“3001”:表示自動校正零點;“3002”:判斷是否充電完畢進入穩流狀態;“3003”:根據測試信號大小自動進行測程選檔。選檔完畢,顯示所測電阻值。測試過程中,顯示屏如出現“10000”,表示變壓器直流電阻測試儀處于欠量程狀態;如出現“20000”或“3002”靜止不動且電流表指示未達到標稱電流,表示儀器處于超量程狀態。

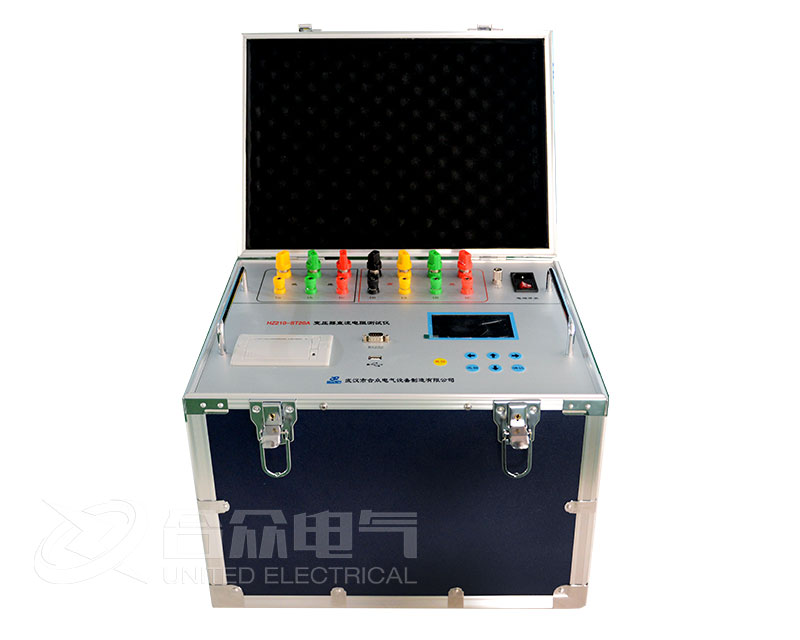

變壓器直流電阻測試儀

4.如果“通道”鍵處于 CH1位置,指示燈滅,顯示屏顯示值為1通道(V1+,V1-間)電阻值;如果“通道”鍵處于CH2位置,指示燈亮,顯示屏顯示值為2通道(V2+,V2-間)電阻值。測試過程中,如按“通道”鍵進行通道轉換則顯示屏顯示“CH”標志轉換開始。顯示屏顯示值的單位是“mΩ”。

5.顯示數據穩定后,若需打印數據,按住“選擇/打印”鍵1~2秒打印機即可把測量結果打印出來。1通道狀態時打印1通道電阻值R1,2通道狀態時打印2通道電阻值 R2。

6.對于有載調壓變壓器縱向測試,可一次供電完成。變壓器直流電阻測試儀程序設計允許在某一分接測完后,把開關倒置下一分接。然后按“確認”鍵顯示屏顯示“3002”,變壓器直流電阻測試儀將進入下一分接測量。

7.對于無載調壓變壓器,某一分接測試完畢后,需按“復位”鍵系統處于放電狀態“電流指示”表頭逐漸回零,“放電指示燈”熄滅,放電聲音結束標志著放電結束放電完畢后方可倒換開關,也可外接短路開關用以加快放電過程,然后按“確認”鍵進行下次測量。

8.測試完畢后,按“復位”鍵,儀器電源將與繞組斷開,同時“放電指示燈”亮,放電音響報警,“電流指示”表頭逐漸回零,表明繞組處于放電狀態,這時儀器回到初始狀態,可繼續選擇所需電流。待“電流指示”表頭回零,“放電指示燈”熄滅放電音響結束后方可重新接線,并按“確認”鍵進行下次測量。

9.關機:變壓器直流電阻測試儀復位后處于電流選擇狀態,即可關掉電源。待“電流指示”表頭回零“放電指示燈”熄滅,放電音響結束后,即可拆除供電線和測量線

10.打印機裝紙:

(1)關閉電源,取下打印機蓋,用手指向內夾住打印機兩側的活動舌頭,將打印機從面板抽出。

(2)把紙卷套在紙軸上,沿軸道槽方向推入正常位置。

(3)按通電源,按 SEL,鍵,使指示燈滅,再按LF鍵時機頭開始走動,將打印紙送入機頭入口處,直到紙頭露出一定長度為止。

(4)將打印機插入面板,將打印紙從打印機蓋出紙口抽出,并蓋上打印機蓋。
