高壓電力電纜線路診斷性試驗規程試驗方法

超聲波局部放電檢測

超聲波局部放電檢測設備技術參數應滿足:測量量程為 0dB~55dB,分辨率優于1dB;誤差在士1dB 以內。

超聲波局部放電檢測一般通過接觸式超聲波探頭,在電纜終端套管、尾管以及 GIS 外殼等部位進行檢測。

高頻局部放電檢測

檢測時在電纜及其連接的其他設備上無各種外部作業;進行檢測時應避免其它設備干擾源等帶來的影響。

采用在電纜終端、接頭的交叉互聯線、接地線等位置安裝的高頻傳感器或其他類型傳感器進行局部放電檢測。

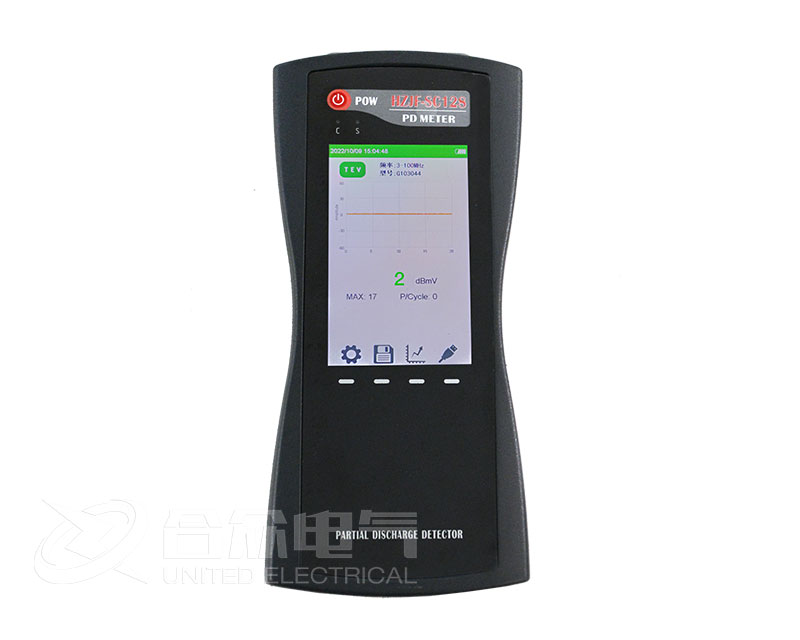

超聲波局部放電檢測儀

首先根據相位圖譜特征判斷測量信號是否具備50Hz相關性,若具備,說明存在局放,繼續如下步驟:

排除外界環境干擾,即排除與電纜有直接電氣連接的設備(如變壓器、GIS等)或空間的放電干擾;

根據各檢測部位的幅值大小(即信號衰減特性)初步定位局放部位;

根據各檢測部位三相信號相位特征,定位局放相別;

根據單個脈沖時域波形、相位圖譜特征初步判斷放電類型;

在條件具備時,綜合應用超聲波局放儀、示波器等儀器進行精確的定位。

超高頻局部放電測試

室內檢測避免氣體放電燈對檢測數據的影響;檢測時應避免手機、照相機閃光燈、電焊等無線信號的干擾。

超高頻局部放電測試主要適用于電纜GIS終端的檢測。

利用超高頻傳感器從GIS電纜終端環氧套管法蘭處進行信號耦合,檢測前應盡量排除環境的干擾信號。檢測中對干擾信號的判別可綜合利用超高頻法典型干擾圖譜、頻譜儀和高速示波器等儀器和手段進行。進行局部放電定位時,可采用示波器(采樣精度1GHz以上)等進行精確定位。

首先根據相位圖譜特征判斷測量信號是否具備50Hz相關性,若具備,繼續如下步驟:

排除外界環境干擾,將傳感器放置于電纜接頭上檢測信號與在空氣中檢測信號進行比較,若一致并且信號較小,則基本可判斷為外部干擾;若不一樣或變大,則需進一步檢測判斷。

檢測相鄰間隔的信號,根據各檢測間隔的幅值大小(即信號衰減特性)初步定位局放部位。必要時可使用工具把傳感器綁置于電纜接頭處進行長時間檢測,時間不少于15min,進一步分析峰值圖形、放電速率圖形和三維檢測圖形綜合判斷放電類型。

在條件具備時,綜合應用超聲波局放儀、示波器等儀器進行精確的定位。
