220kV油浸式電壓器繞組直流電阻測量

一、試驗目的

缺股變壓器的直流電阻實驗，能有效發現電壓器線圈的選材，焊接，連接部位松動，斷線等制造缺陷和運行后存在的隱患。

二、試驗準備

根據十個規定動作，穿戴好工作服，安全帽，絕緣鞋，并準備好試驗工器具。填寫第-種工作票。辦理工作許可手續，向工作班成員交代工作內容，人員分工，帶電部位。進行危險點告知并履行確認手續后開工。

三、試驗流程

變壓器繞組直流電阻測量包括相直流電阻測量線直流電阻測量。

現以變壓器高壓繞組的A相為例介紹變壓器繞組直流電阻的測量方法，變壓器其他繞組的直流電阻測量方法與之類似。

記錄試驗條件：

空氣濕度，環境溫度。記錄被試設備銘牌參數。記錄變壓器的上層油溫。放置安全圍欄。拆除或斷開電壓器對外的一切連線。用干燥，清潔，柔軟的布擦去變壓器全部套管外絕緣表面的臟污，必要時用適當的丙酮洗凈。將變壓器各繞組充分放電應先經電阻放電或直接放電。

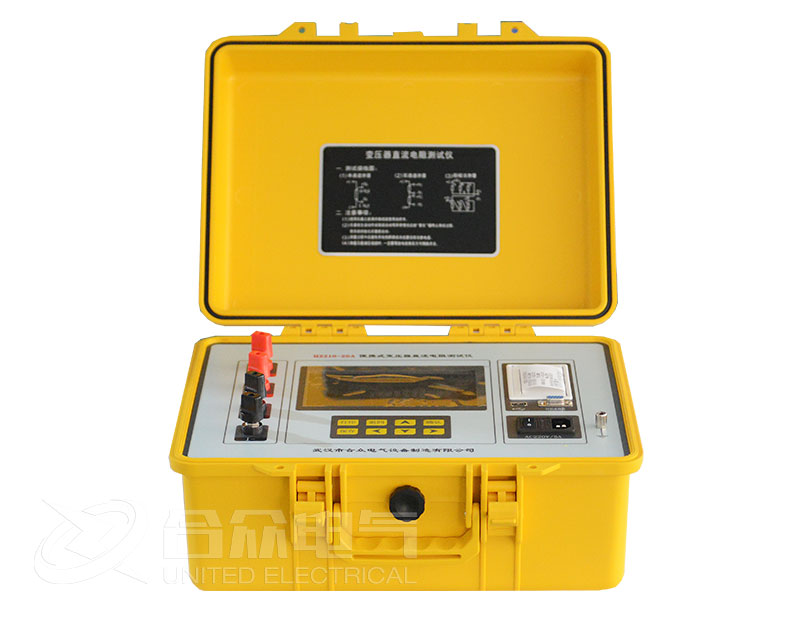

用萬用表測量試驗電源電壓應為220伏。將直流電阻測試儀接地端接地，先接接地端后接儀器端。將變壓器高壓側 A 相與測試儀的1+和 V+相連。將變壓器高壓側中性點與測試儀的I-和 V-相連。

監護人員確認接線正確，非被測的套管端部懸空。相關人員撤離至安全距離之外。經工作負責人允許開始測試并大聲呼唱“加壓、有電“后，開始試驗。確認分接開關的位置，從第一檔開始試驗。給定直流電阻測試儀電源并打開電源開關，設置好參數，開始試驗。

試驗完成后，自動顯示試驗結果并記錄試驗結果。操作分接開關，分接開關調至第二檔，測試后記錄試驗數據。以此類推，直至每一個檔位都試驗完，總共完成17個操作循環。關閉直流電阻測試儀開關并斷開輸入電源。對被試品放電后拆除試驗接線，先拆儀器端，后拆接地端。試驗完成，記錄使用儀器型號，根據測試結果，出具試驗報告，對設備作出分析判斷。

四、試驗標準

對于相電阻，直流電阻不平衡率(Rmax-Rmin)/Rave<2%

對于線電阻，直流電阻不平衡率(Rmax-Rmin)/Rave<1%
