采用大屏幕液晶屏顯示，全中文界面，觸摸方式操作，使用簡便。
全自動測試：僅需依據充電機技術指標設置相關測試參數。
可自動在線實時檢測、記錄單節或整組電池的電壓。
一、產品概述：
直流電源綜合測試儀，是根據國家關于《電力系統用蓄電池直流電源裝置運行與維護技術規程》的相關要求而設計出，可實現對不同容量充電機及蓄電池組容量的檢測和試驗，并能準確可靠測試出變電站直流電源系統的穩壓精度、穩流精度、紋波系數等參數。同時配備直流電源綜合測試儀數據分析軟件，對上傳至計算機的測量數據進行各種分析。
二、功能說明：
綜合測試功能：綜合測試顯示測量直流電流、測量直流電壓、測量交流電壓和測量紋波電壓、并計算出穩壓精度、穩流精度、穩壓紋波系數和穩流紋波系數。
穩壓精度測量功能：交流輸入電壓在額定電壓±10%范圍內變化，負荷電流在0～100％額定值變化時，直流輸出電壓在調整范圍內的任一數值時其穩壓精度。
穩流精度測量功能：交流輸入電壓在額定電壓±10%范圍內變化，輸出電流在20％～100％額定值的任一數值，充電電壓在規定的調整范圍內變化時其穩流精度。
紋波精度測量功能：充電裝置輸出的直流電壓中，脈動量峰值與谷值之差的一半，與直流輸出電壓平均值之比，計算出穩壓紋波系數和穩流紋波系數。
蓄電池放電功能：數字化控制恒流放電，自動實現實時監測單節和整組蓄電池的電壓，蓄電池放電顯示測量直流電流、測量直流電壓和放電時間，并計算出放電容量。
在線監測放電功能：可以實時通過無線通信監測，記錄單節或整組蓄電池的電壓，并在PC機上實時曲線和柱狀圖顯示。
自動保護功能：可通過設定蓄電池組和單體電池低保護電壓、放電容量、放電時間四種門限報警而實現自動保護。
數據分析功能：可通過PC機軟件，對測量數據進行系統分析。

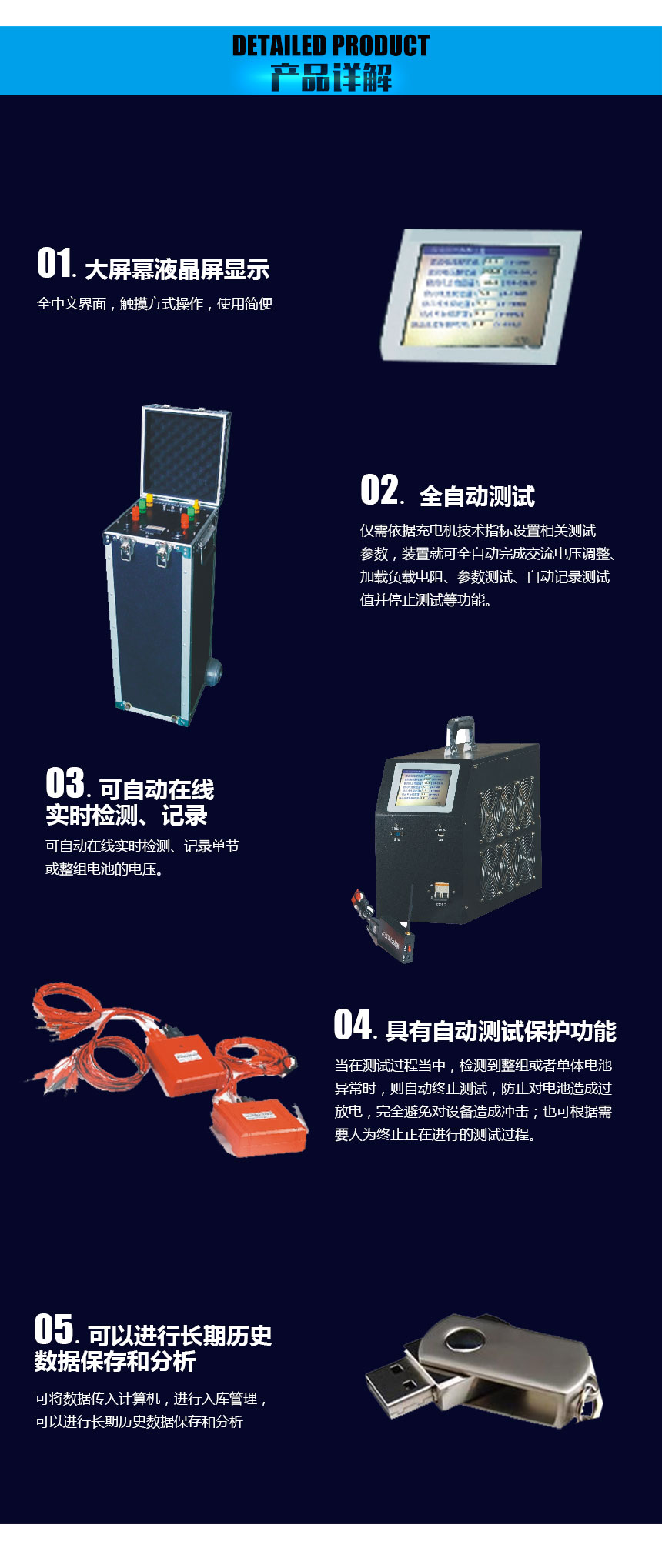

三、產品特點：
采用大屏幕液晶屏顯示，全中文界面，觸摸方式操作，使用簡便。
全自動測試：僅需依據充電機技術指標設置相關測試參數，裝置就可全自動完成交流電壓調整、加載負載電阻、參數測試、自動記錄測試值并停止測試等功能。
可自動在線實時檢測、記錄單節或整組電池的電壓。
具有自動測試保護功能：當在測試過程當中，檢測到整組或者單體電池異常時，則自動終止測試，防止對電池造成過放電，完全避免對設備造成沖擊；也可根據需要人為終止正在進行的測試過程。
可將數據傳入計算機，進行入庫管理，可以進行長期歷史數據保存和分析。

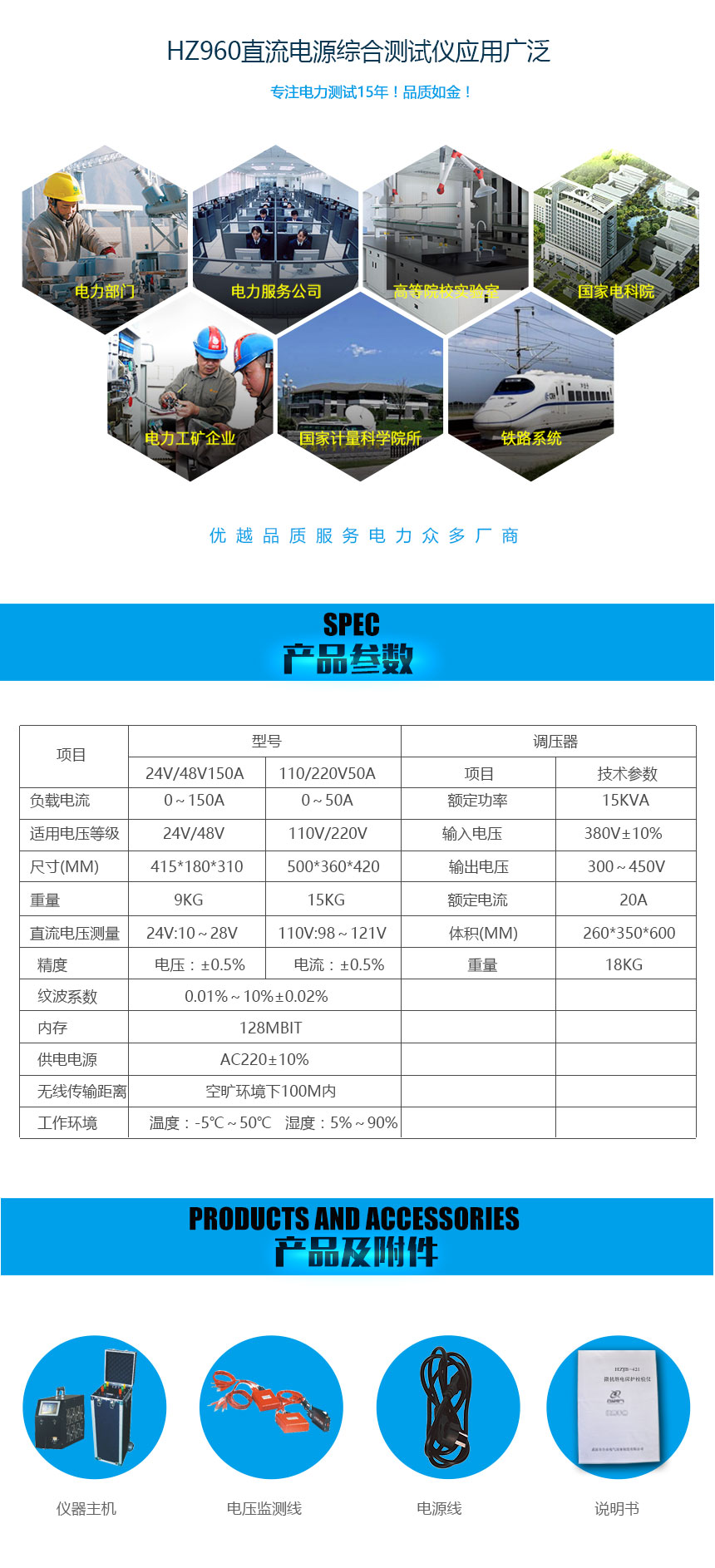

三相調壓裝置與放電測量負載分開。
三相調壓裝置功率：15KVA，額定電流：50A
環境溫度： -20℃+55℃
放電測量負載：
工作電源：AC220V±15％ 頻率 50HZ
額定放電電流：≤50A（電流可定做）
直流電壓Vdc：0～280V ±0.5％
紋波電壓Vpp：0～10V ±0.5％
直流電流測量：0～50A ±1％
放電電流：0～50A
內存容量： 128M位FLASH
顯示屏：320×240彩色圖形LCD +觸摸屏
通訊接口：USB
外形尺寸及重量：主裝置體積：500×360×420(mm) 主裝置重量：15Kg
調壓裝置體積：260×350×600(mm) 調壓裝置重量：18Kg
適用電壓等級：110V和220V（48V系統，電流200A，訂貨注明）
|
名稱 |
數量 |
單位 |
|
直流電源綜合測試儀主機 |
1 |
臺 |
|
電壓監測線 |
1 |
套 |
|
測量電纜 |
1 |
套 |
|
電源線 |
1 |
根 |
|
合格證 |
1 |
份 |
|
檢驗報告 |
1 |
份 |
|
說明書 |
1 |
份 |
400-027-8848。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
