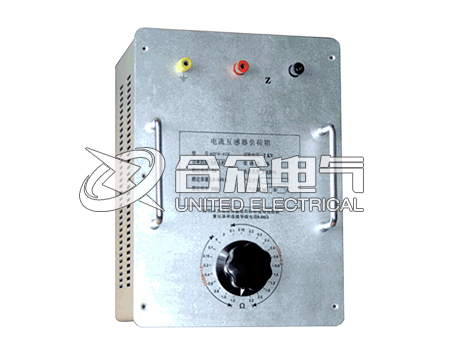

HZFH-408電流、電壓互感器負荷箱是用于電能計量工作互感器檢定時作為模擬實際負載用的，互感器檢定工作中經常需要確定所使用的作為模擬實際負載用的互感器負載箱的檔位所指示的阻抗（或?qū)Ъ{ ）值誤差是否合格。合眾電氣從分析測試原理入手，詳細講解互感器校驗儀測試電流、電壓互感器負載箱阻抗或?qū)Ъ{值的原理。

一、電流、電壓負荷箱的原理和結構

電流、電壓負荷箱從工作原理上可以分為無源的阻抗器件以及由受控電壓源和電流源組成的有源阻抗器件兩大類。受控電壓源和電流源可以通過電子放大器實現，也可以通過可調外電源實現。

本規范只適用于無源型的電流。電壓負荷箱。有源電流、電壓負荷箱的校準雖然可以參照本校準規范操作，但具體操作時要注意校準使用的測量設備是否適用于這類負荷箱。

二、負荷箱的誤差要求

雖然負荷箱在互感器誤差檢定中不扮演標準計量器具的角色，但因?yàn)榛ジ衅鞯恼`差與二次負荷值有關，因此負荷箱的誤差會對檢定結果產生影響。前面說過，制造廠在設計互感器時，為了達到節省材料的目的，都會把額定負荷下的比值誤差調校到負值，把下線負荷下的比值誤差調校到正值。

以0.2級互感器為例，可以把額定負荷下誤差控制在-0.14％，下線負荷下的誤差控制在0.14％，留出30％的裕度是必要的，因?yàn)闄z定裝置是有誤差的，根據檢定規程編寫的習慣，檢定誤差可以達到被檢計量器具誤差限制的1/3。
